Der digitale EUTECT Modulbaukasten präsentiert seit mehr als 15 Jahren die gesamte Modulbandbreite aus der die Maschinenlösungen der EUTECT GmbH für die selektiven Lötprozesse bestehen.
Es ist die Aufgabenstellung, die über die Wahl des optimalen Verbindungs-, Automations- oder Softwaremoduls entscheidet. Hierfür bieten wir einen umfangreichen, sich stetig weiterentwickelnden Modulbaukasten.
Aus unseren Prozessmodulen der selektiven Löttechnologie werden die für die Aufgabenstellung prozesstechnisch und wirtschaftlich optimalen Module gewählt und zu bewährten Stand- Alone-, Rundtakt- oder Inline- Fertigungskonzepten für Gesamtlösungen kombiniert. Der EUTECT Modulbaukasten zeigt, dass durch einzelne Module oder freie Kombinationen oft eine schlanke, individuelle Lösung aus bewährten Bausteinen für die Aufgabenstellung eines Kundenprodukts erreicht werden kann.
Für die optimale Lösung durch Evaluierung oder die serienreife Fertigung von A-B-C-Muster steht unser technologisch umfangreiches und innovatives EUTECT Technikum zur Verfügung.

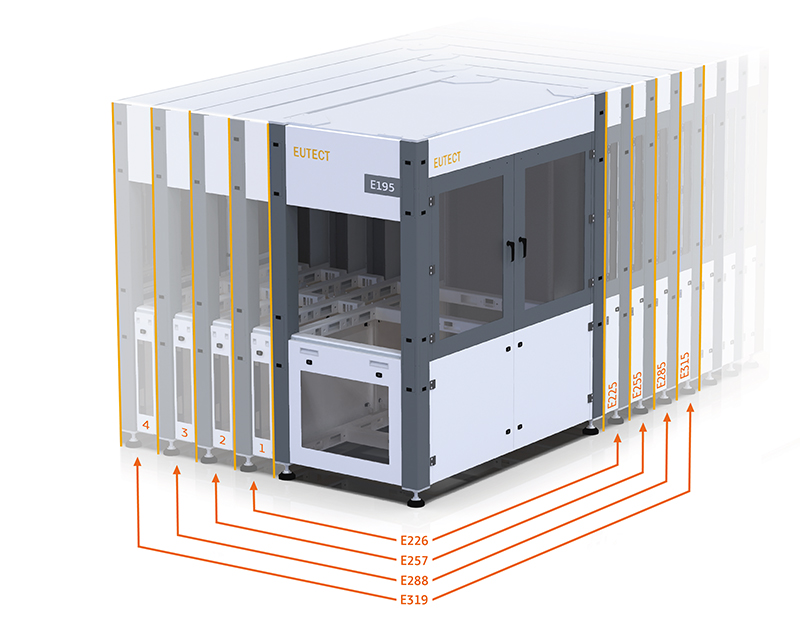

E-Zelle
E-Zelle
Die skalierbaren Produktionszellen vereinen Präzision mit vielseitigen Zellenmodularität. Jede einzelne Zelle kann um das Rastermaß von 300mm in die Breite und Länge individuell angepasst werden. Die Zellen besitzen eine hohe Steifigkeit und ermöglichen höchste Präzision im Lötprozess und der Automatisierung.

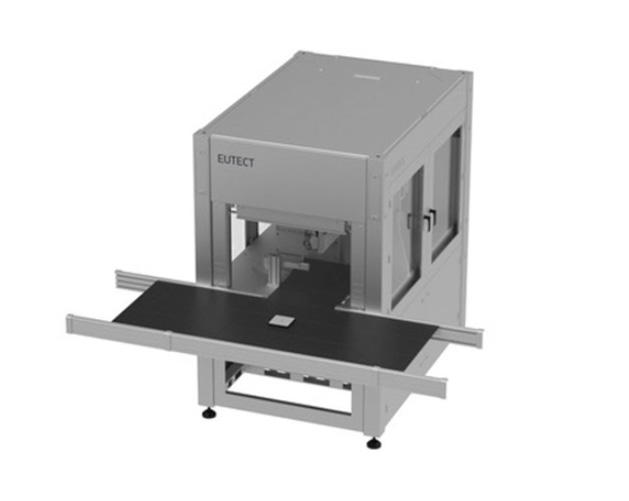

E-ssembly für XPlanar Automationslösungen
E-ssembly ist ein völlig neues „Linien“-Fertigungskonzept, welches sich durch maximale Flexibilität, Dynamik sowie Nachhaltigkeit auszeichnet.
Kinematikmodule

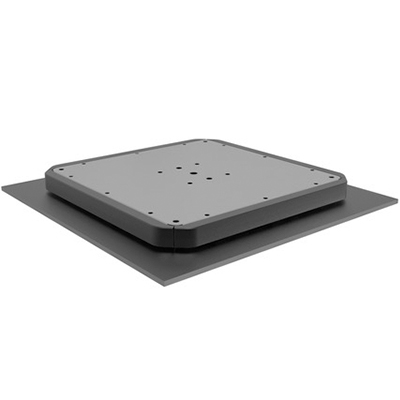

XPlanar
Der Einsatz des XPlanar von Beckhoff zeichnet sich durch maximale Flexibilität, Dynamik und Nachhaltigkeit aus.

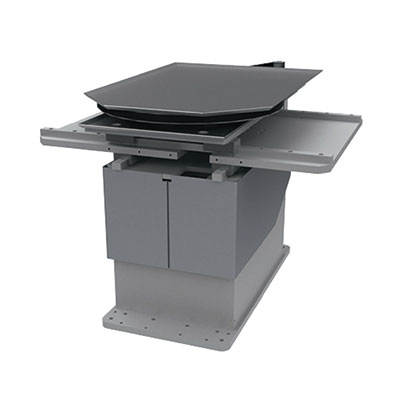

Z-X-Y-D-Hubmodul
Neben dem Verfahrbereich in X, Y und Z kann sich ein Modul, wie beispielweise ein Lötmodul, auf dem Hubtisch drehen.

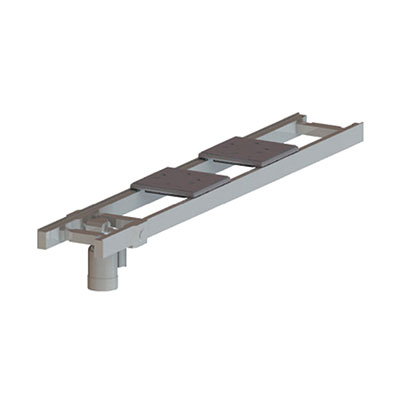

Inline-Transportsystem
Mit dem Inline-Transportsystem können Baugruppen oder Werkstückträger durch die Prozesszelle transportiert werden.

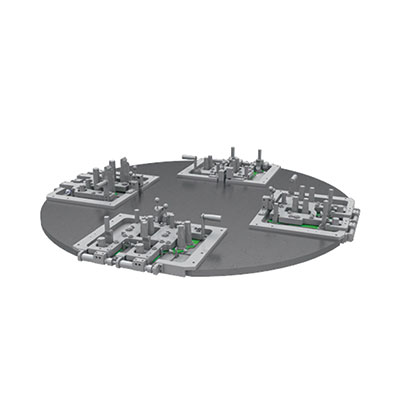

Rundtakttisch
Der Rundtakttisch ermöglich eine simultane Prozessbearbeitung bei gleichzeitigem Baugruppentransport.

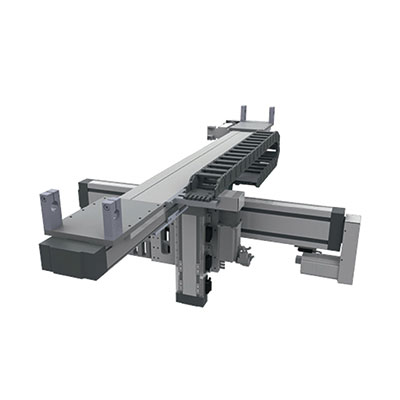

X-Y-Z-Achsensystem
Mit dem X-Y-Z-Achsensystem können im zweidimensionalen Raum alle Positionen auf der Baugruppe angefahren werden.

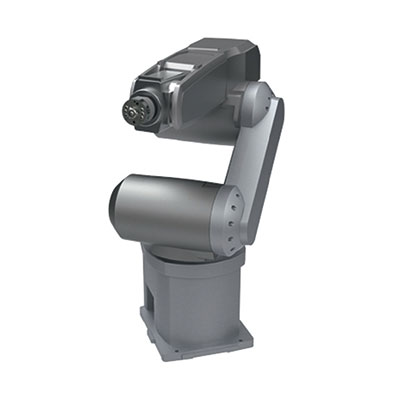

Roboter
Bis zu zwei 6-Achs-Roboter sind in einer Produktionszelle am Boden oder überkopf integrierbar.
Beladen- und Entlademodule

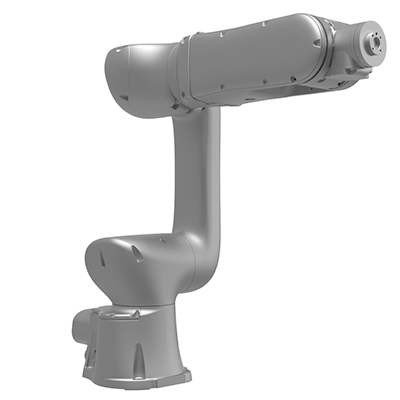

Roboter/Cobot
Sowohl Roboter als auch Cobots können zum Be- und Entladen der Produktionszelle eingesetzt werden.

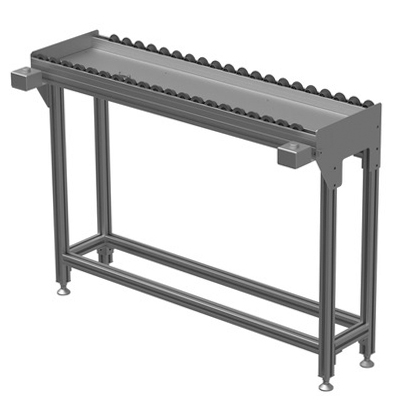

Rollenband
Mit dem Rollenband können Werkstückträger (WT), die mit Baugruppen beladen sind, in die Prozesszelle transportiert werden.

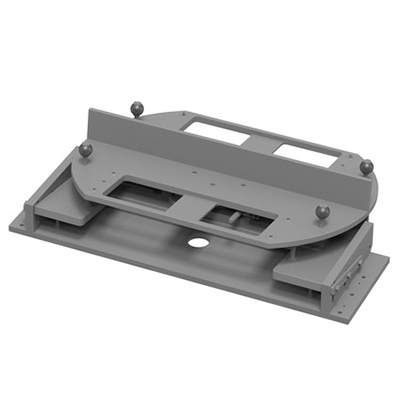

Hand-Dreh-Eingabe
Bei der Hand-Dreh-Eingabe handelt es sich um ein manuelles Be- und Entlademodul.
Trägermodule

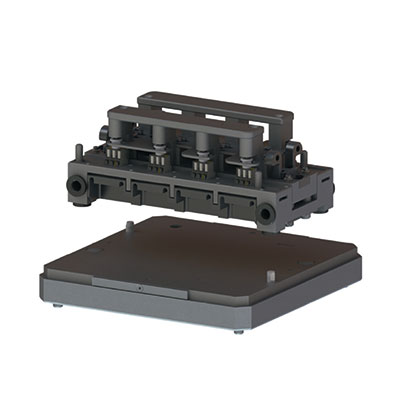

Satellitenträger
Aufgrund von immer kleineren und flexibleren Robotern, die in verschiedensten Zellensystemen für unterschiedlichste Anwendungen eingesetzt werden, wird die Frage nach Bauteilhandling immer bedeutender.

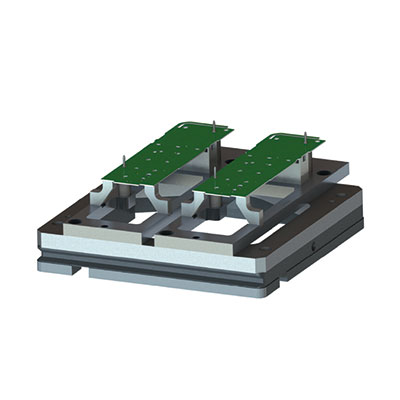

Träger für Inline-Bandsystem
Der Träger für das Inline-Bandsystem kann unterschiedliche Werkstückträger transportieren und diese innerhalb einer Inline-Fertigung bewegen.

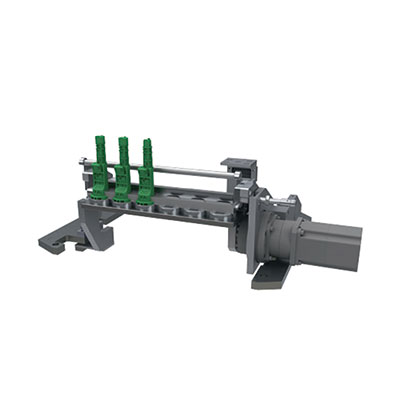

Basisaufnahme für 3D-Träger
Die Aufnahme für 3D-Träger basiert auf einem Rahmen mit oder ohne Motor, der die in den Rahmen eingespannte Baugruppenaufnahme drehen kann.

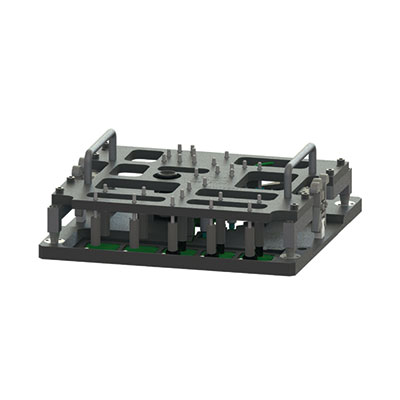

Spezifischer Träger mit Niederhalter
Spezifische Träger werden an die Baugruppe und den durchzuführenden Lötprozess angepasst. Das bedeutet, dass jeder Träger individuell designt wird, um einen optimalen Lötprozess zu garantieren.

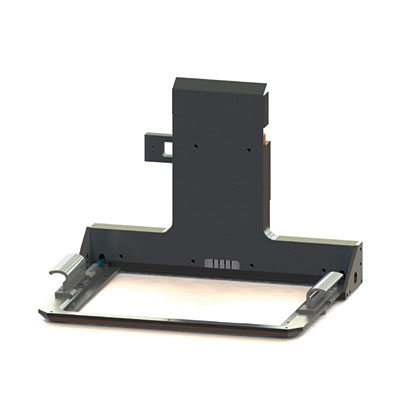

Universalaufnahme
Mit der Universalaufnahme können Werkstückträger oder andere spezifische Träger aufgenommen und transportiert werden. Die Universalaufnahme kann dabei z.B. an einer X-Y-Z-Achse montiert werden.
Maskenmodule

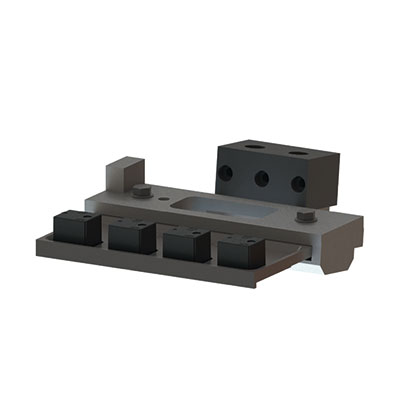

Gefederte Titanmaske
Wirkliche Prozessstabilität und Nutzen bekommt der Kunde beim selektiven Löten bzw. Löten mit Miniwelle und Maskentechnik erst dann, wenn die Lotdüse in Relation zur Maske entwickelt und gefertigt wurde.

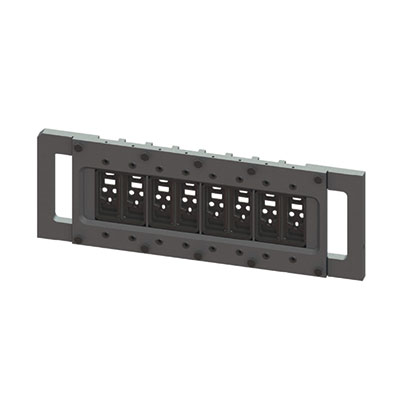

Lötmaskeneinschub für Werkstückträger
Mittels Lötmaskeneinschub können definierte Bereiche der Leiterplatten für ein optimales und reproduzierbares Lötergebnis abgedeckt werden.

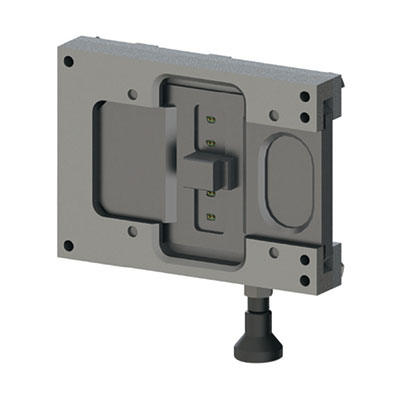

Lötmaskeneinschub für Robotergreifer
Mittels Lötmaskeneinschub können Bereiche der Leiterplatten für ein optimales und reproduzierbares Lötergebnis abgedeckt werden.

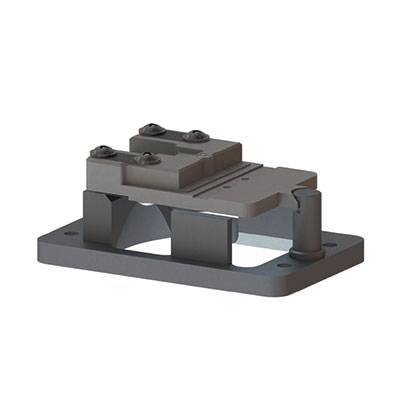

Titanmaskeninlay
Titanmaskeninlays für das selektives Löten schützen definierte Bereiche der Leiterplatte und lassen nur ausgewählte Komponenten löten. Hergestellt aus hitzebeständigem Titan, verbessern sie die Präzision und Qualität des Lötens und sind langlebig und wiederverwendbar.
Fluxmodule

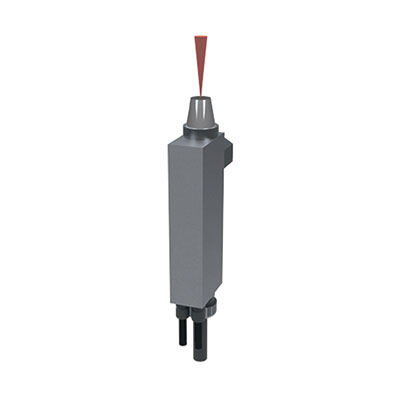

SF: Sprüh-Fluxen
Mittels eines Sprühmoduls können definierte Flächen auf der Baugruppe mit einem Flussmittel benetzt werden.

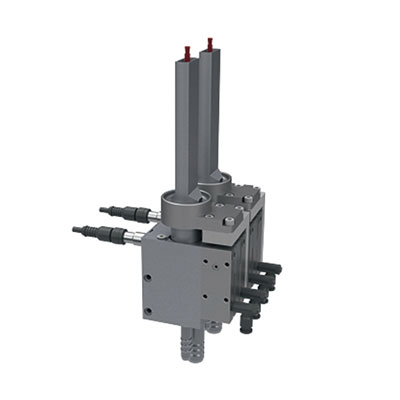

PF2: Pinsel-Fluxen
Das Pinsel-Fluxen ermöglicht eine sehr präzise Vorbereitung von zwei Prozessstellen mit einem flächendeckenden Auftrag.

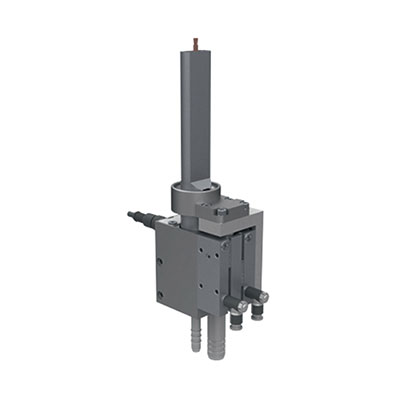

PF1: Pinsel-Fluxen
Das Pinsel-Fluxen ermöglicht eine sehr präzise Vorbereitung der Prozessstelle mit einem flächendeckenden Auftrag.

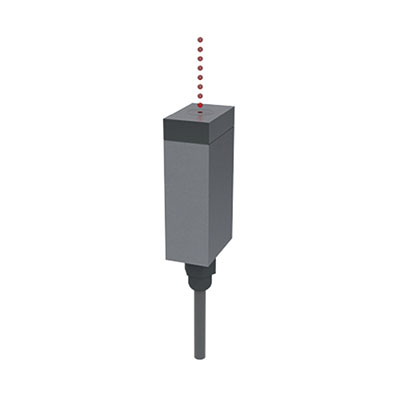

IF: Injekt-Fluxen
Der berührungslose, taktzeitoptimierte Flussmittelauftrag mittels Injekt-Fluxkopf kann von allen Richtungen aus erfolgen und ist unabhängig von der Lage oder Einbausituation.
HTF: Hub-Tauch-Fluxen
Beim Hub-Tauch-Fluxen wird das zu benetzende Bauteil in das Flussmittel eingetaucht.
Vorwärmmodule

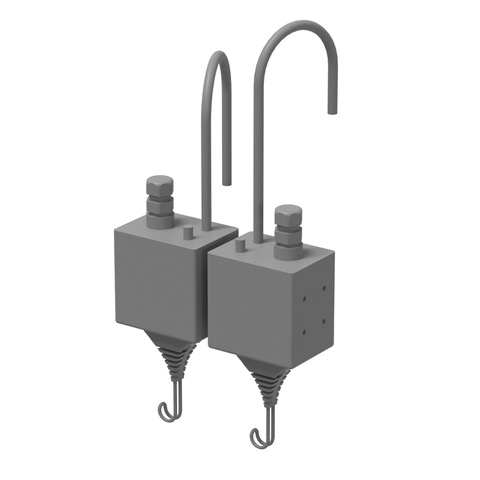

Induktionsvorwärmmodul
Mittels Infraroterwärmung wird die Baugruppe vor dem Lötprozess vorgewärmt.

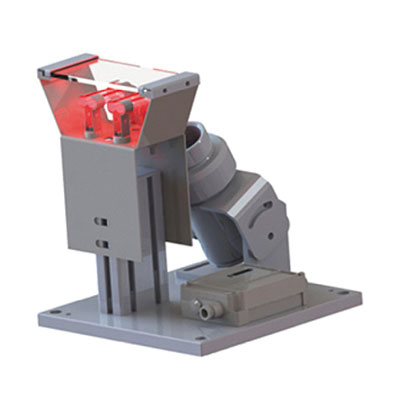

VS-S4: Infrarotstrahler
Mittels Infrarotwärme lässt sich die Baugruppe schonend vorheizen. Der Infrarotstrahler ist dabei definiert auf einen kleinen Baugruppenbereich ausgerichtet.

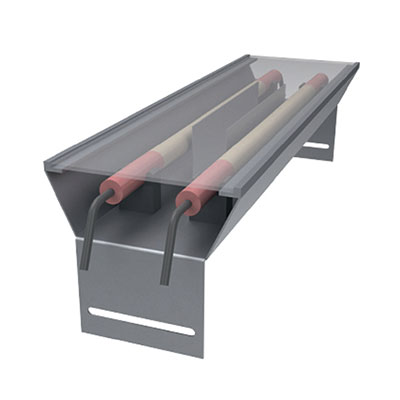

VS-S2: Infrarotstrahler
Mittels Infrarotwärme, welche durch einen Infrarotstrahler erzeugt wird, der eine große Fläche abdeckt, lässt sich die Baugruppe schonend vorheizen.

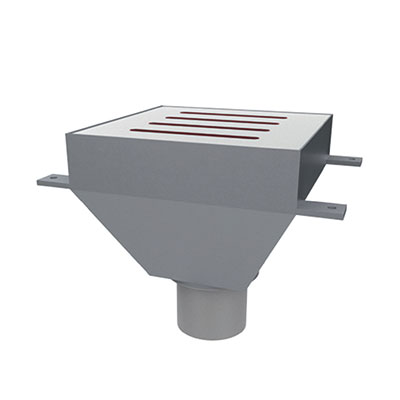

VS-K Matrixgebläse
Mittels eines Matrixgebläses wird warme Luft an definierte Stellen unterhalb einer Baugruppe geblasen, wodurch diese vorgeheizt wird.

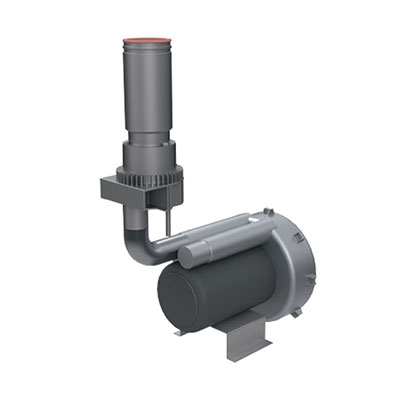

VS-K Leistungsgebläse
Mittels eines Leistungsgebläses wird warme Luft unter die Baugruppe geblasen, wodurch diese vorgeheizt wird.

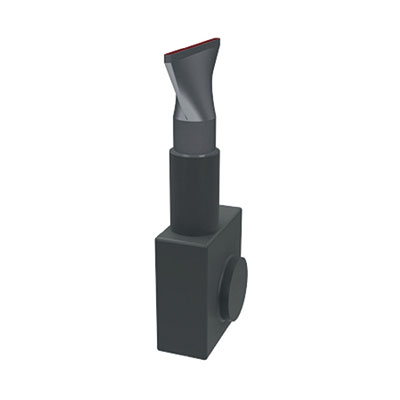

VS-K Konvektion
Mittels Konvektionswärme, welche durch das Konvektionsmodul erzeugt wird, lässt sich die Baugruppe schonend vorheizen.
Lötmodule

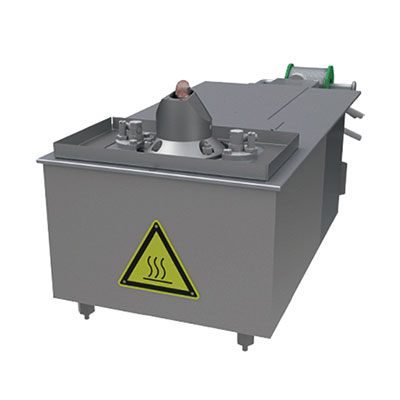

IW1: Miniwelle-Lötsystem
Bei Miniwellenprozessen entsteht die frei fließende Lotwelle durch das Hochpumpen der Lotschmelze aus einem beheizten Vorratstank.

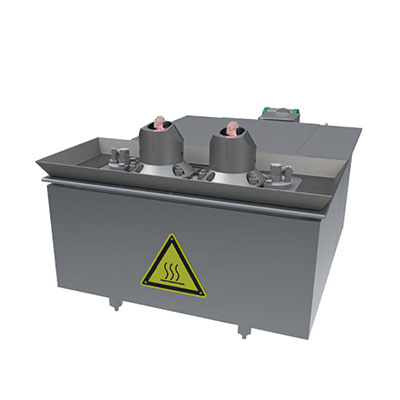

IW1-2: Miniwellen-Lötsystem
Bei Miniwellenprozessen entsteht die frei fließende Lotwelle durch das Hochpumpen der Lotschmelze aus einem beheizten Vorratstank.

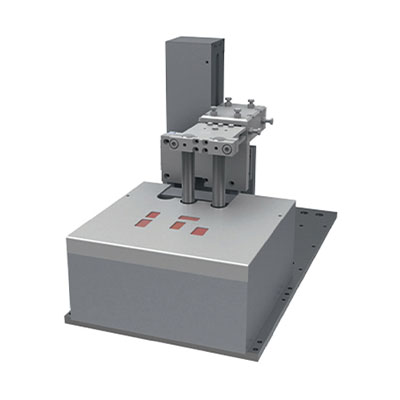

HT1: Hub-Tauch-Lötsystem
Beim Hub-Tauch-Lötsystem handelt es sich um ein Lotbad, dass mit einer Temperatur von max. 450°C bleihaltiges und bleifreies Löten ermöglicht.

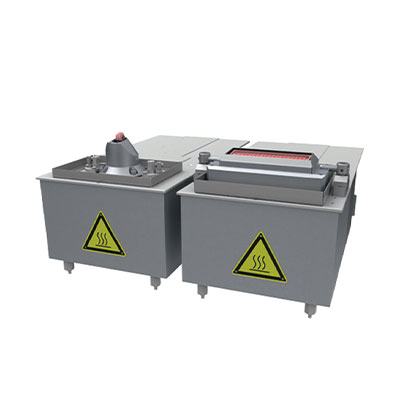

IW1: Punkt-Längswelle
Bei der Punkt-Längswelle werden zwei IW1-Module eingesetzt, die mit unterschiedlichen Düsen versehen sind.
Lötdüsen

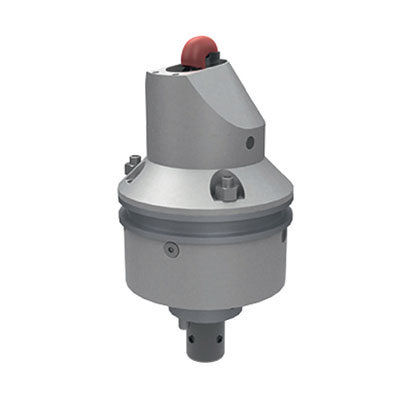

Punktdüse
Beim Lötprozess wird der Bauteil-Pin in die kleine Lötwelle, die aus der Düse austritt, eingetaucht.

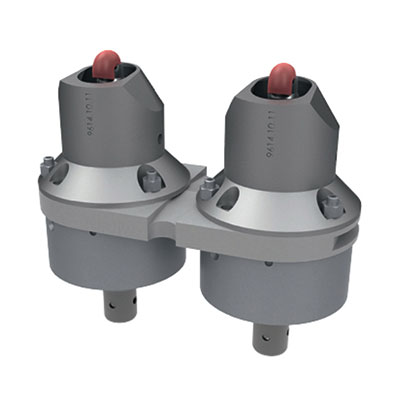

Punkt-Doppeldüse
Eingesetzt wird die Punkt-Doppeldüse im Miniwellen-Lötprozess, in dem das flüssige Lot mit einer Pumpe gefördert wird.

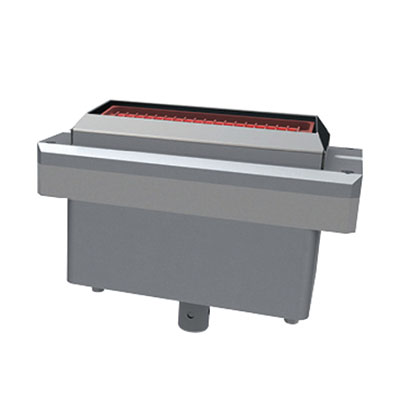

Liniendüse
Mit der Liniendüse können größere Prozessflächen gleichzeitig verlötet werden, wodurch der Gesamtprozess taktzeitoptimiert ist. Die Breite der Lotwelle wird über das Düsendesign definiert.

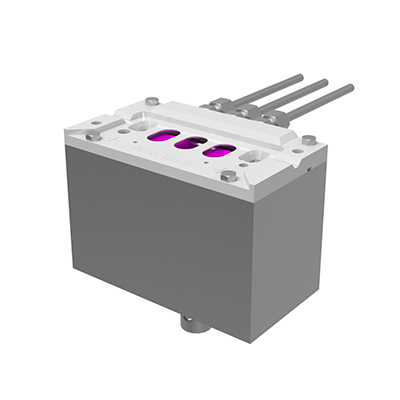

Flex-Düse
Bei der Flex-Düse kann aufgrund von flexiblen Düseneinsetzen diese an den Prozess angepasst werden. Da die Position des zu verlötenden Bauteils vom Design des Auftraggebers manchmal variieren kann, muss das Düsenkonzept flexibel aufgebaut sein.

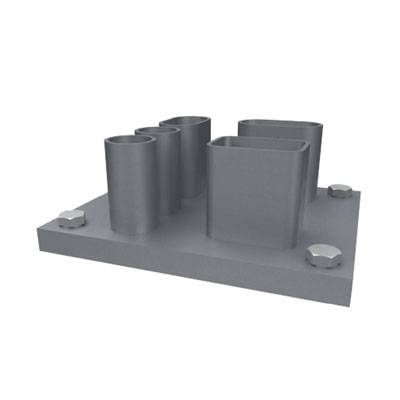

Hub-Tauch-Matrix-Lötstempel
Bei dem Matrix-Lötstempel handelt es sich um die Hub-Tauch Mechanik für das Hub-Tauch-Lötsystem.

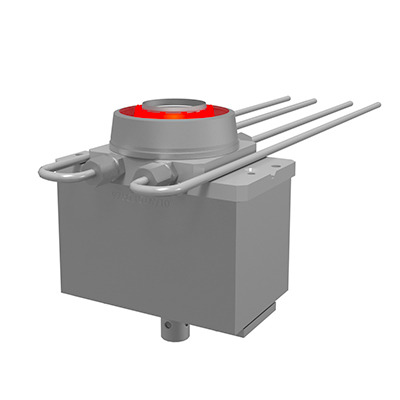

Ringdüse
Bei der Ringdüse ist der Lotfluss im Kreis angeordnet. Somit lassen sich beispielsweise Drähte, die im Kreis angeordnet sind, wie beim Kupferlackdraht-Löten, gleichzeitig bearbeiten.
Drahtvorschubmodule

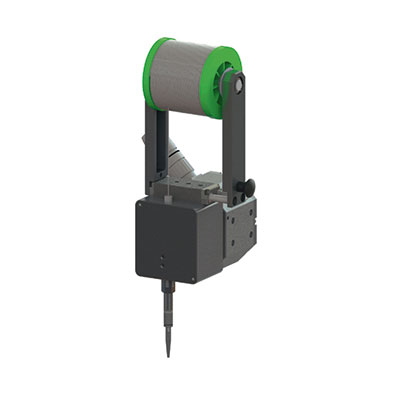

SWF (Sensitive Wire Feeder)
Der weltweit einzige Kraft-Weg-geregelte Drahtvorschub SWF von EUTECT ist für das Kolbenlöten, Induktionslöten sowie für das Laserlöten eine entscheidende schlüsseltechnologische Voraussetzung, um den gesamten Lötprozess sicher und reproduzierbar zu gestalten.

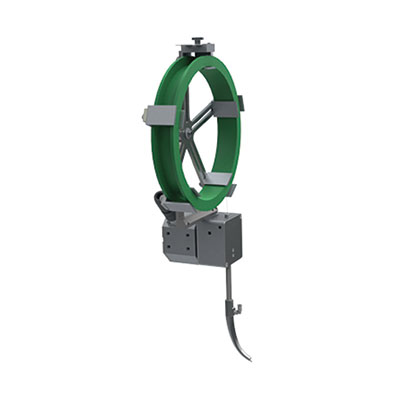

SWF-AS: Auftragsschweißen
Das EUTECT SWF AS Modul dient der geregelten Drahtzufuhr mit integrierter Begasung für Auftragsschweißanwendungen.

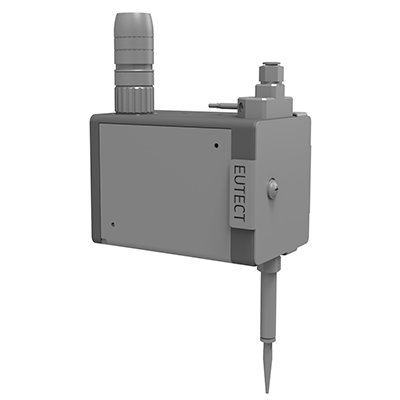

Drahtvorschub WF
Der Drahtvorschub WF ist die ungeregelte Version des Drahtvorschubs SWF.

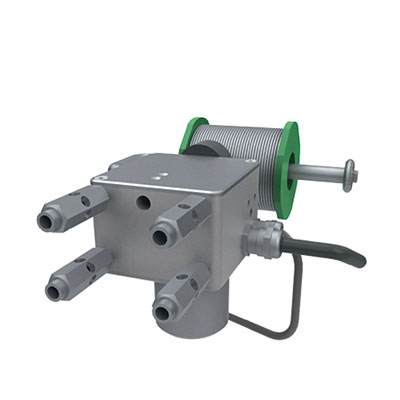

Drahtvorschub (1,5 – 6 mm)
EUTECT bietet ebenfalls ungeregelte Drahtvorschübe für unterschiedliche Drahtdicken von 1,5; 3,0 und 6,0 mm an. Diese werden unteranderem beim Nachbefüllen der Miniwellenlötmodule verwendet.
SRS-module

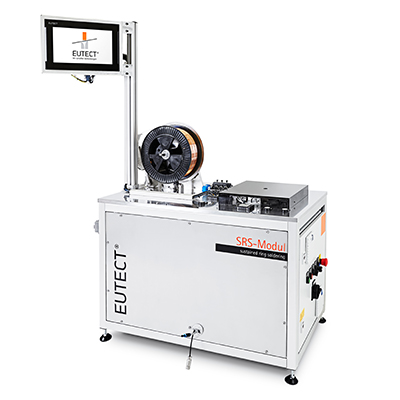

SRS
Das Sustained Ring Soldering Modul fertigt aus gängigen Lotdrähten Lotringe, welche ein neues taktzeitoptimiertes, hochgenaues und wirtschaftlich nachhaltiges Baugruppenlöten ermöglichen.
Spezialverbindungen

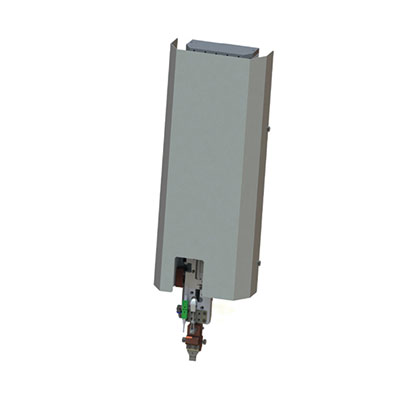

Thermodenlötmodul
Beim Thermoden-, auch Bügellöten genannt, wird die Wärme über Kontakt auf das Bauteil übertragen. Dabei wird die Thermode auf das Bauteil aufgesetzt und erst bei erreichter Anpresskraft wird der Wärmeeintrag gestartet.

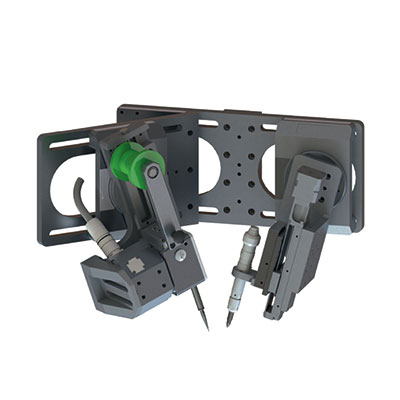

Kolbenlötmodul
Generell wird das Kolbenlöten für das Einzelpunktlöten eingesetzt. In Kombination mit den EUTECT-Automationslösungen wird eine hohe, gleichbleibende Qualität erreicht.

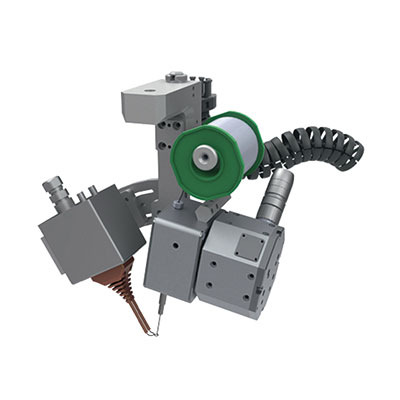

Induktionslötmodul
Bei dem berührungslosen Induktionslöten erfolgt die Erwärmung der Lötstelle durch elektromagnetische Induktion. In Abhängigkeit der Applikation und der zu erwärmenden Materialien, sind spezifische Schleifengeometrien sowie Frequenzen notwendig.
Lasermodule

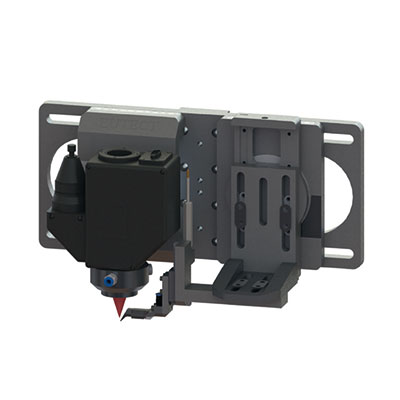

Laserknife
Der Einsatz des Laser Knifes hat die gleichen Prozessziele, wie das Bügellöten. Dabei wird die Wärme mittels Laser auf das Bauteil übertragen.

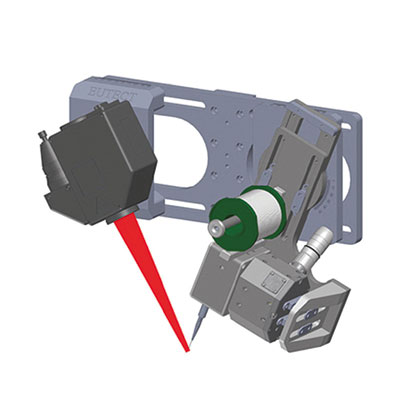

Laserlöten
Das Laserlöten mit geregelten Drahtvorschub gewinnt durch die zunehmende Miniaturisierung sowie durch die steigenden Packungsdichte und dem Einsatz verschiedenster elektronischer Bauteile in einzelnen Baugruppen immer mehr an Bedeutung.
Prozessüberwachungsmodule

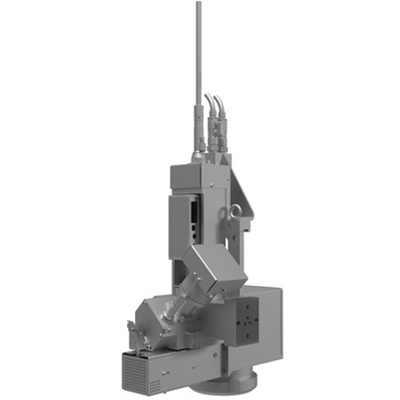

JENvelt
Aufgrund der steigenden Miniaturisierung und der immer höheren Packungsdichte steigen die Anforderungen an die einzelnen Fertigungsschritte in der Elektronikindustrie.

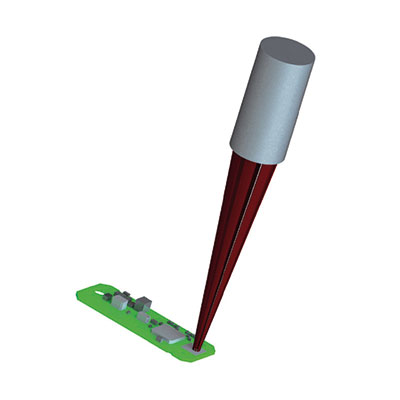

TE: Temperaturerfassung
Beim Laserlöten setzen wir einen Laser mit integriertem Pyrometer ein, um den Wärmeeintrag permanent zu kontrollieren, zu steuern und für die Nachverfolgung abzuspeichern.

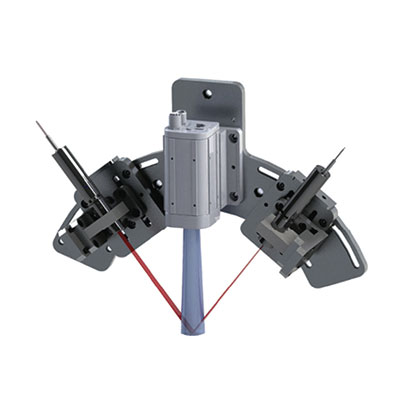

AOI Partner
Die Automatische Optische Inspektion (AOI) ist heute die Testmethode für die Qualitätskontrolle von bestückten Leiterplatten.

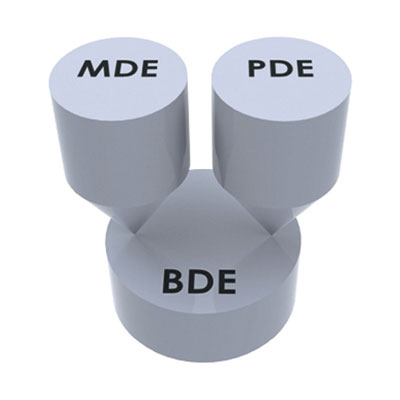

BDE: Betriebsdatenerfassung
Mit dem BDE werden alle Daten rund um die Maschine und den Prozess erfasst und aufgebreitet.

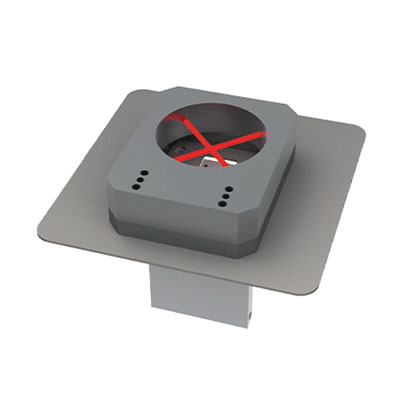

FSE: Flux-Strahl-Erfassung & Überwachung
Mit der Flux-Strahl-Erfassung wird die zu applizierende Flussmittelmenge, die mittels Sprüh- oder Injektfluxen aufgebracht werden soll, kontrolliert.
Softwaremodule
ELMar
EUTECT Language Manager
EVA
EUTECT Verify & AOI
MaRCo
Machine Remote Control
ERWin
EUTECT Reporting Window
SaRA
Surveillance and Receipt Assisant
EMI
EUTECT Machine Interface
ERICa
EUTECT Recording Inspection Camera
ULi
User Login
MELLi
Machine Event Log List
PeteR
Parameter Recovery
