Induktionsspule und Geometrie beeinflussen die Wärmeverteilung beim Induktivlöten
Die Geometrie der Induktionsspule gehört zu den wichtigsten Einflussgrößen im Induktivlöten. Sie bestimmt, wie das elektromagnetische Feld aufgebaut wird und an welcher Stelle die Wärme im Werkstück entsteht. Besonders in der Elektronikfertigung müssen häufig sehr kleine und selektive Bereiche erwärmt werden, ohne angrenzende Komponenten thermisch zu belasten.
Entscheidend sind dabei unter anderem die Windungszahl, der Windungsabstand, der Spulendurchmesser sowie die exakte Positionierung zur Lötstelle. Auch der Abstand zwischen Spule und Werkstück beeinflusst direkt die Energieeinbringung und damit die Prozessstabilität.
Da jede Baugruppe unterschiedliche Anforderungen mitbringt, entwickelt EUTECT die Induktionsspulen für das Induktivlöten individuell passend zur jeweiligen Bauteilgeometrie und Anwendung.

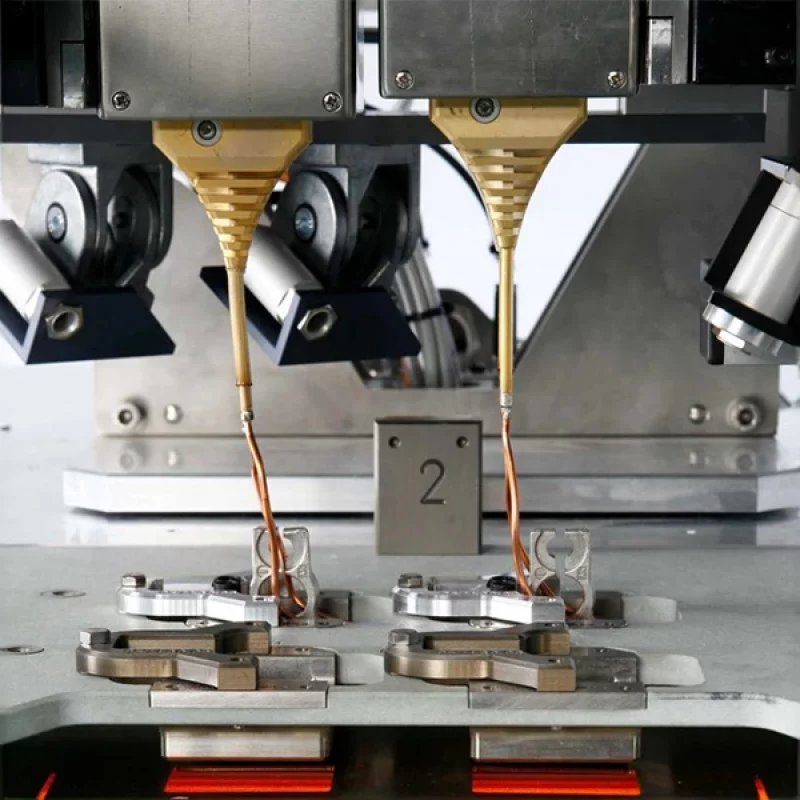

Hier finden Sie weitere Informationen zum EUTECT Induktionslöten:
Die richtige Frequenz ist beim Induktivlöten entscheidend
Neben der Geometrie spielt die Frequenz des Generators eine zentrale Rolle. Sie beeinflusst die Eindringtiefe der induzierten Ströme in das Material und damit die Art der Erwärmung. Hohe Frequenzen erzeugen eine eher oberflächennahe Erwärmung, während niedrigere Frequenzen tiefer in das Material eindringen.
Gerade bei feinen Kontakten, kleinen metallischen Strukturen oder empfindlichen Elektronikkomponenten ist die richtige Abstimmung der Frequenz entscheidend. Ziel ist es, die benötigte Wärme exakt an der Lötstelle einzubringen, ohne umliegende Bereiche unnötigem thermischen Stress auszusetzen.
Damit ein stabiler Prozess entsteht, müssen Frequenz, Materialeigenschaften und thermische Masse der Baugruppe exakt aufeinander abgestimmt werden.
Werkstoffeigenschaften beeinflussen das Verhalten beim Induktivlöten
Das Verhalten einer Baugruppe im elektromagnetischen Feld hängt stark von den eingesetzten Materialien ab. Unterschiedliche Werkstoffe reagieren sehr unterschiedlich auf induktive Erwärmung, weshalb die Materialauswahl bereits in der Prozessentwicklung berücksichtigt werden muss.
Wichtige Faktoren sind:
- elektrische Leitfähigkeit
- magnetische Permeabilität
- Wärmeleitfähigkeit
- Materialstärke
- Oberflächenbeschaffenheit
Gerade in der Elektronikfertigung, in der innerhalb einer Baugruppe oft verschiedene Materialien kombiniert werden, ist diese Abstimmung ein wesentlicher Bestandteil der Entwicklung einer Induktionsspule für das Induktivlöten.
Thermisches Verhalten der Baugruppe präzise kontrollieren
Beim Induktivlöten darf nicht nur die eigentliche Lötstelle betrachtet werden. Auch die gesamte thermische Umgebung der Baugruppe beeinflusst den Prozess. Wärmeabflüsse über Leiterplatten, Kühlkörper oder massive Verbindungspartner können das Temperaturprofil erheblich verändern.
Zusätzlich müssen temperaturempfindliche Komponenten geschützt werden. Ziel ist deshalb eine möglichst lokal begrenzte Wärmeeinbringung mit gleichzeitig kontrollierter Temperaturführung.
Gerade bei anspruchsvollen Elektronikbaugruppen ist diese präzise thermische Kontrolle entscheidend, um Prozesssicherheit und Bauteilschutz gleichzeitig sicherzustellen.
Induktionsspule für stabile Prozesse und kurze Taktzeiten
In industriellen Fertigungsumgebungen spielen kurze Prozesszeiten und stabile Serienabläufe eine wichtige Rolle. Eine Induktionsspule für das Induktivlöten muss deshalb so ausgelegt werden, dass schnelle Aufheizzeiten erreicht werden können, ohne die Prozesskontrolle zu verlieren.
Gleichzeitig müssen reproduzierbare Temperaturprofile und konstante Ergebnisse über viele Zyklen hinweg sichergestellt werden. Entscheidend ist dabei die Balance zwischen schneller Energieeinbringung und kontrollierter Erwärmung.
Nur wenn dieses Zusammenspiel funktioniert, lassen sich wirtschaftliche und gleichzeitig stabile Prozesse realisieren.
Kühlung und Temperaturmanagement der Induktionsspule
Induktionsspulen selbst sind hohen thermischen Belastungen ausgesetzt. Diese können folgende Parameter beeinflussen:
- Prozessstabilität
- Lebensdauer der Spule
- Langzeitreproduzierbarkeit
Gerade bei hochdynamischen Serienprozessen ist ein stabiles Temperaturmanagement der Spule essenziell.
EMV, Automatisierung und Integration in Fertigungslinien
In der Elektronikfertigung muss eine Induktionsspule nicht nur thermisch und elektrisch funktionieren, sondern sich auch optimal in automatisierte Anlagen integrieren lassen.
Dabei spielen elektromagnetische Verträglichkeit, Zugänglichkeit der Lötstellen sowie die Integration in Roboter- und Achssysteme eine wichtige Rolle. Gleichzeitig müssen Wartungs- und Wechselkonzepte berücksichtigt werden, um Stillstandzeiten in der Produktion zu minimieren.
EUTECT betrachtet diese Aspekte bereits in der frühen Entwicklungsphase, damit die Systeme zuverlässig in bestehende Fertigungslinien integriert werden können.
Hier finden Sie weitere Informationen zu unseren Evaluierungsprozessen:
Regelungstechnik verbessert die Prozesssicherheit beim Induktivlöten
Moderne Induktivlötprozesse arbeiten zunehmend mit geschlossenen Regelkreisen. Temperaturmessung, Leistungsregelung und Echtzeitüberwachung ermöglichen eine präzise Steuerung der Energieeinbringung.
Dadurch können Schwankungen im Material oder in der Umgebung kompensiert und eine hohe Prozesssicherheit erreicht werden. Besonders bei anspruchsvollen Anwendungen in der Medizintechnik, Automotive-Elektronik oder Leistungselektronik ist diese Regelungstechnik ein wesentlicher Bestandteil der Spulen- und Prozessentwicklung seitens EUTECTs.
Induktionsspule und Induktivlöten als abgestimmtes Gesamtsystem
In der Aufbau- und Verbindungstechnik existieren nur selten universelle Standardlösungen. Moderne Prozesse erfordern vielmehr individuell entwickelte Systeme, bei denen Induktionsspule, Generator, Regelungstechnik und Prozessführung exakt aufeinander abgestimmt werden.
Genau hierin liegt die Stärke spezialisierter Anlagenbauer wie EUTECT, denn die Kombination aus Applikationswissen, Prozessentwicklung und individueller Spulenauslegung ermöglicht hochpräzise und reproduzierbare Lötprozesse für moderne Elektronikbaugruppen.
Induktionsspule als zentrale Komponente für präzises Induktivlöten
Die Induktionsspule ist eine der wichtigsten Komponenten beim Induktivlöten. Sie beeinflusst unmittelbar die Wärmeverteilung, Prozessstabilität und Reproduzierbarkeit des gesamten Lötprozesses.
Nur wenn Geometrie, Frequenz, Materialeigenschaften, Thermik und Regelungstechnik optimal zusammenarbeiten, entstehen stabile und wirtschaftliche Prozesse. EUTECT entwickelt deshalb individuell abgestimmte Lösungen, die exakt auf die Anforderungen moderner Elektronikfertigung ausgelegt sind.
