Induktionslöten

Effizientes Induktionslöten
Das EUTECT Induktionslöten bietet Ihnen durch intuitiv über die EUTECT HMI und EMI parametrierbaren Zeit-, Temperatur- sowie Positionsprofile die beste Zugänglichkeit zum Lötprozess. Außerdem sorgt der EUTECT SWF bei drahtgeführten Lötungen für maximale Prozesssicherheit und Kontrolle.

Nutzen

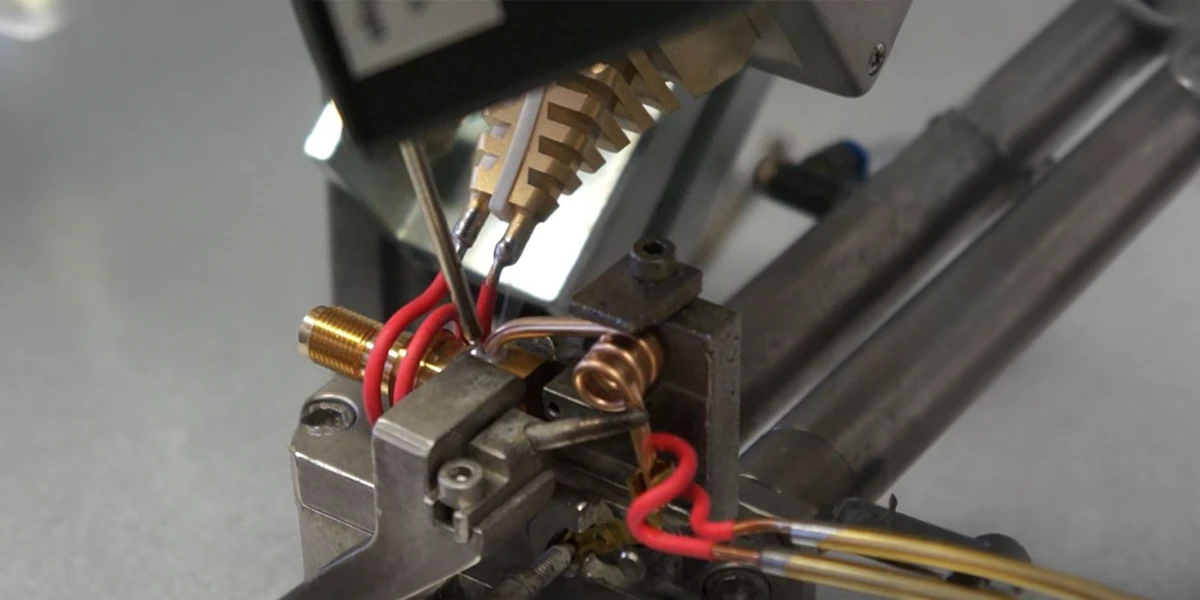

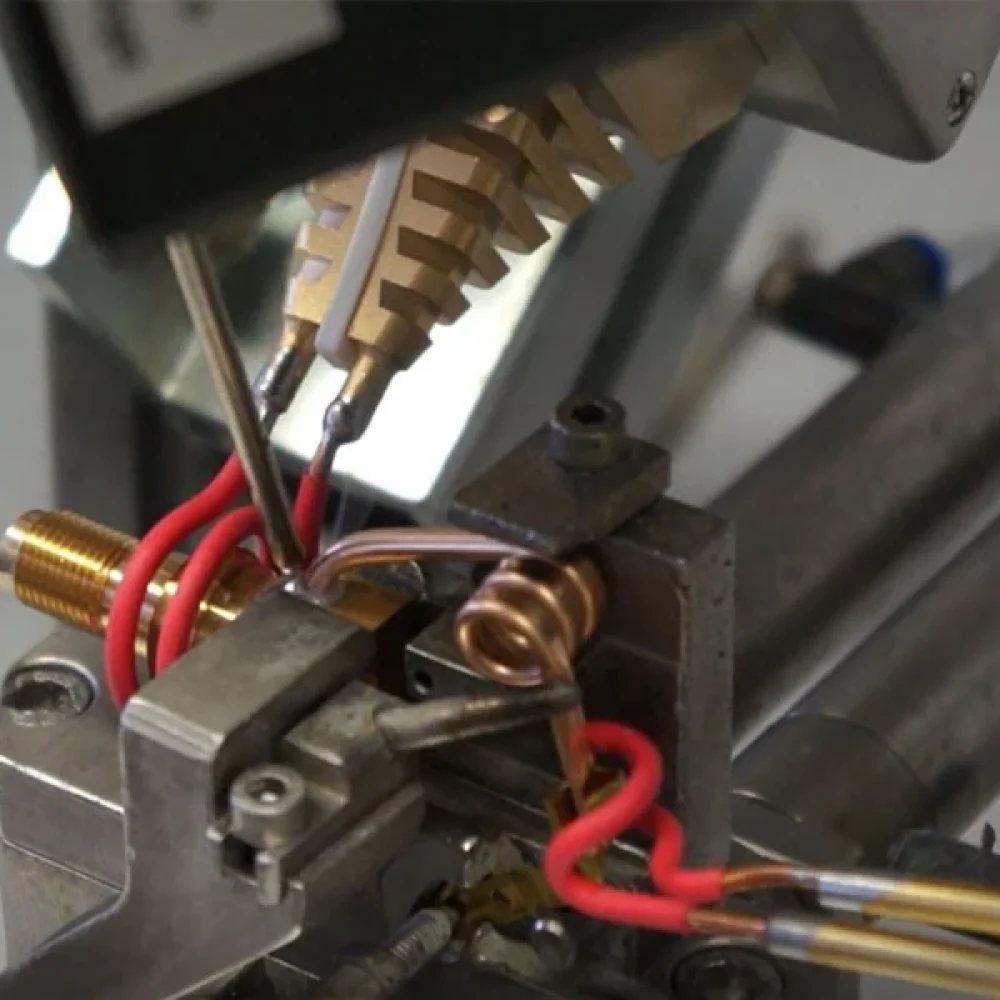

Das Induktionslöten dient der Verarbeitung von leitenden Werkstoffen, um diese berührungslos und schnell zu erwärmen. Durch spezifische Konzentrationen des Induktionsfeldes auf die Lötstelle können umliegende Bauteile geschont und die Energie effizient genutzt werden.

Performance

Das Induktionslöten zeichnet sich durch einen optimalen Wärmeeintrag aus. In Kombination mit der SWF-geregelten Lotdrahtzuführung und einer pyrometrisch geführten Temperaturregelung steht Ihnen eine schnelle und kontrollierte Prozessführung zur Verfügung.

Modularität

Durch die Kombination mit unterschiedlichen Drahtvorschub- und Dispensermodulen können Sie Ihre spezifischen Lötapplikationen umsetzen. Lotpasten, SRS-Lotringe und Preforms können Sie ebenso verarbeiten.

Produkt-Highlights

  • Energieeffizient
  • Einfach und intuitiv parametrierbar
  • Definierbare Induktions-Einkopplung durch Feldlinienkonzentration
  • Minimaler Lotverbrauch
  • Geregelte Drahtzuführung (SWF)
  • Geringer Wartungsaufwand
  • Minimale Stellfläche
  • 100 % Traceability
  • Maximale Standzeiten
  • Frei definierbarer Energieeintrag
  • Berührungsloser Energieeintrag
  • Sofortige Anlagen- und Prozessverfügbarkeit
  • Schnelle Temperatureinbringung
  • Integrierte High-Speed-Pyrometerregelung
  • EUTECT Recording Inspection Camera (ERICa)
  • Hochfrequenzanlagen bis über 25 kW

Induktionslötanlagen von EUTECT

Das EUTECT-Induktionslötverfahren bietet gegenüber anderen Lötverfahren zahlreiche Vorteile:

Vorteile des Induktionslötens

Induktionslöten ist ein effizientes, präzises und energiesparendes Verfahren, das sich insbesondere für anspruchsvolle Lötprozesse eignet. EUTECT-Induktionslötanlagen lassen sich maßgeschneidert an die spezifischen Anforderungen der Kunden anpassen. Die modular entwickelten Systeme von EUTECT können flexibel konfiguriert und in bestehende Produktionslinien integriert werden. Neben der hohen Flexibilität stehen außerdem die Langlebigkeit und Wartungsfreundlichkeit der Anlagen im Vordergrund. Durch den Einsatz hochwertiger Materialien und modernster Steuerungstechnologien wird eine maximale Prozesssicherheit und Wiederholbarkeit gewährleistet.

Zusätzlich bietet EUTECT umfassende Beratungs- und Serviceleistungen an. Kunden können sich auf eine enge Zusammenarbeit verlassen, wobei gemeinsam die optimale Lösung für spezifische Produktionsanforderungen entwickelt werden. EUTECT legt großen Wert auf eine nachhaltige und energieeffiziente Produktion und unterstützt seine Kunden dabei, ihre Prozesse durch den Einsatz von Induktionslötanlagen zu optimieren.

FAQs

Beim Induktionslöten erzeugt eine Induktionsspule ein elektromagnetisches Wechselfeld. Dieses induziert elektrische Ströme im leitfähigen Werkstück, wodurch Wärme entsteht. Durch die Geometrie und Positionierung des Induktors kann der Energieeintrag gezielt auf die gewünschte Lötstelle konzentriert werden. Temperatur, Zeit, Position und Energieeintrag lassen sich dabei prozessabhängig steuern.

Zu den wichtigsten Vorteilen zählen der schnelle und berührungslose Energieeintrag, kurze Aufheizzeiten, eine hohe Energieeffizienz sowie eine präzise und reproduzierbare Prozessführung. Da die Wärme gezielt in der Lötzone erzeugt wird, können angrenzende Bereiche geschont werden. Induktionslöten eignet sich zudem sehr gut für automatisierte Fertigungsprozesse.

Induktionslöten eignet sich insbesondere für Anwendungen, bei denen elektrisch leitfähige Komponenten schnell, reproduzierbar und lokal erwärmt werden müssen. Das Verfahren kann beispielsweise für elektrische Kontakte, Anschlusskomponenten, Leistungselektronik sowie weitere anspruchsvolle Aufbau- und Verbindungsaufgaben eingesetzt werden.

Grundsätzlich eignet sich das Verfahren für elektrisch leitfähige Werkstoffe. Wie gut sich ein konkretes Bauteil induktiv erwärmen lässt, hängt unter anderem von Material, Geometrie, elektrischen und magnetischen Eigenschaften sowie der verwendeten Frequenz und Induktorgeometrie ab. Deshalb wird der Induktionsprozess auf die jeweilige Lötapplikation abgestimmt.

Bei EUTECT kann eine pyrometrische Temperaturregelung eingesetzt werden. Dabei wird die Temperatur berührungslos erfasst und für die kontrollierte Prozessführung genutzt. In Verbindung mit definierten Zeit-, Temperatur- und Positionsprofilen lässt sich der Wärmeeintrag gezielt an die jeweilige Lötaufgabe anpassen.

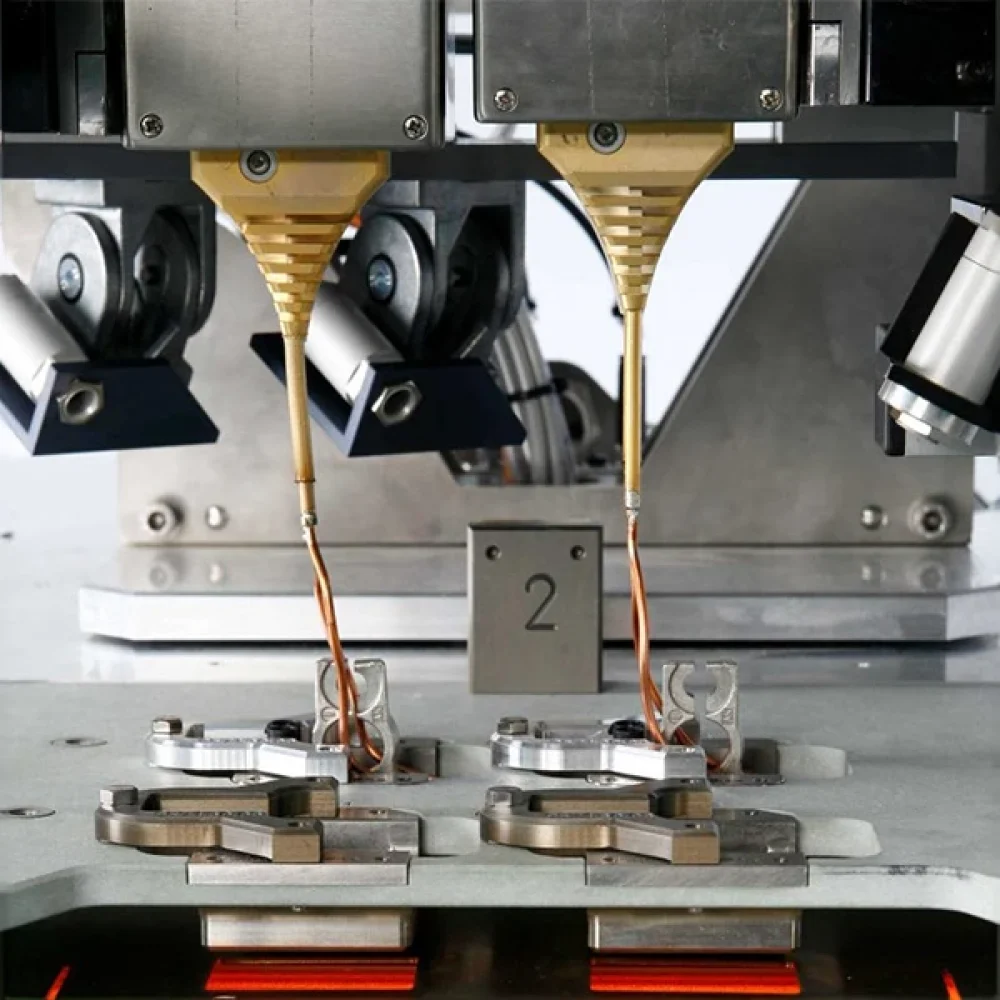

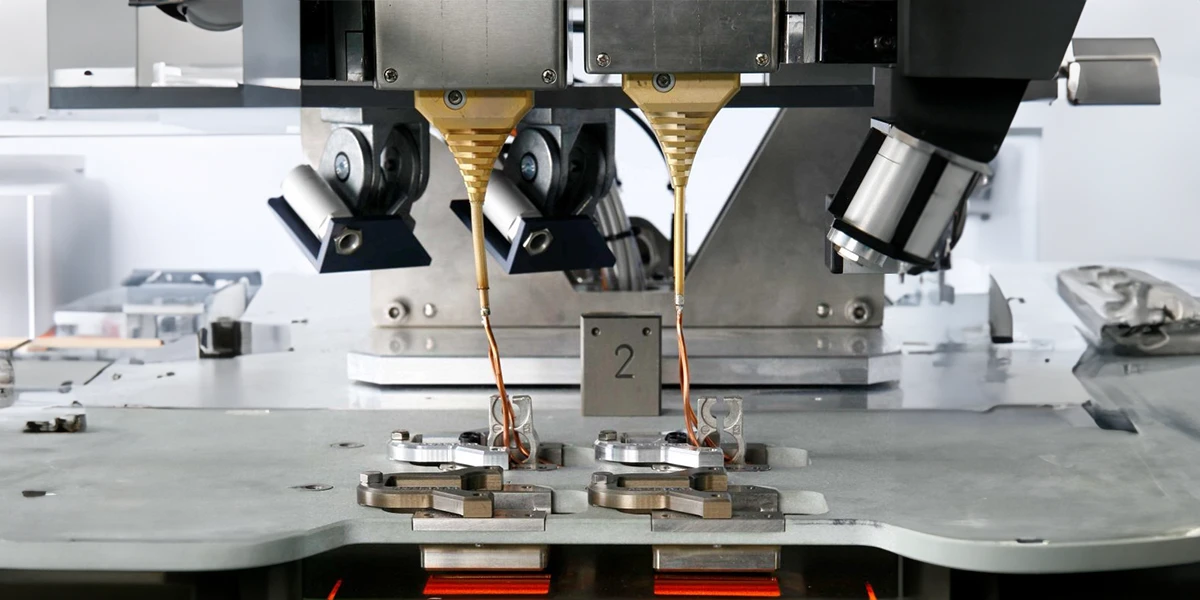

Das Induktionsfeld kann gezielt auf den relevanten Bereich der Lötstelle konzentriert werden. Dadurch muss nicht das gesamte Bauteil aufgeheizt werden. Die lokal begrenzte und schnelle Erwärmung kann die thermische Belastung angrenzender Komponenten reduzieren.

EUTECT-Induktionslötprozesse können mit unterschiedlichen Lotbereitstellungsformen kombiniert werden. Neben Lotdraht können beispielsweise Lotpasten, SRS-Lotringe und Preforms verarbeitet werden. Dadurch lässt sich die Lotbereitstellung an die jeweilige Applikation und Prozessanforderung anpassen.

Für drahtgeführte Anwendungen kann der EUTECT Sensitive Wire Feeder (SWF) eingesetzt werden. Die geregelte Lotdrahtzuführung ermöglicht eine kontrollierte Bereitstellung des Lotmaterials und unterstützt damit eine reproduzierbare Prozessführung.

Induktionslöten bietet gute Voraussetzungen für eine hohe Wiederholgenauigkeit, da zentrale Prozessparameter wie Temperatur, Zeit, Position und Energieeintrag definiert und überwacht werden können. In automatisierten Anlagen lassen sich dadurch reproduzierbare Prozessbedingungen für aufeinanderfolgende Lötungen schaffen.

Ja. Da die Energie gezielt in das Werkstück beziehungsweise in die relevante Lötzone eingebracht wird, müssen nicht zwangsläufig große Baugruppen oder Prozessräume erwärmt werden. Hinzu kommen kurze Aufheizzeiten. Dadurch kann Induktionslöten gegenüber weniger lokal arbeitenden Erwärmungsverfahren energetische Vorteile bieten.

Ja. Induktionslöten eignet sich sehr gut für automatisierte Fertigungsprozesse. Prozessparameter können definiert, überwacht und reproduzierbar ausgeführt werden. EUTECT-Induktionslötmodule können darüber hinaus mit unterschiedlichen Drahtvorschub-, Dispenser- und Automationsmodulen kombiniert und in kundenspezifische Fertigungslösungen integriert werden.

Ja. Die modular aufgebauten EUTECT-Systeme können entsprechend der jeweiligen Produktionsanforderungen konfiguriert und in automatisierte Fertigungslinien integriert werden. Dabei können unter anderem Handling, Lotzuführung, Prozess­überwachung und Steuerung an die vorhandene Produktionsumgebung angepasst werden.

Zu den wichtigen Parametern gehören unter anderem Frequenz und Leistung, Dauer des Energieeintrags, Temperaturverlauf, Abstand und Position des Induktors, Induktorgeometrie, Werkstoffeigenschaften sowie Art und Menge des eingesetzten Lotes. Für einen stabilen Prozess müssen diese Faktoren auf Bauteil und Lötstelle abgestimmt werden.

Die Induktionsspule beziehungsweise der Induktor beeinflusst maßgeblich, wo und wie stark Energie in das Bauteil eingekoppelt wird. Geometrie, Abstand, Positionierung und Feldkonzentration werden deshalb auf die jeweilige Lötstelle abgestimmt. Eine applikationsgerechte Auslegung ermöglicht einen gezielten Wärmeeintrag und trägt wesentlich zur Prozessstabilität bei.

Die Prozessqualität kann durch die Erfassung und Überwachung relevanter Prozessparameter abgesichert werden. Bei EUTECT stehen hierfür unter anderem eine High-Speed-Pyrometerregelung sowie die EUTECT Recording Inspection Camera (ERICa) und der Solder Guard zur Verfügung. Die Systeme unterstützen damit eine kontrollierte und nachvollziehbare Prozessführung. EUTECT

Ja. Die EUTECT-Systeme sind auf eine nachvollziehbare Prozessführung ausgelegt und unterstützen eine 100-prozentige Traceability. Prozessparameter können damit für die Qualitätssicherung und Rückverfolgbarkeit genutzt werden.

Beide Verfahren ermöglichen einen gezielten, berührungslosen Energieeintrag, nutzen jedoch unterschiedliche physikalische Prinzipien. Beim Induktionslöten erfolgt die Erwärmung durch elektromagnetische Induktion im leitfähigen Werkstoff. Beim Laserlöten wird die Energie dagegen über Laserstrahlung in die Lötstelle eingebracht. Welches Verfahren geeigneter ist, hängt unter anderem von Werkstoff, Bauteilgeometrie, Zugänglichkeit, Taktzeit und Prozessanforderungen ab.

Induktionslöten ist besonders interessant, wenn ein schneller, lokal begrenzter und reproduzierbarer Wärmeeintrag gefordert ist. Das gilt insbesondere für automatisierte Anwendungen mit hohen Anforderungen an Prozesskontrolle, Taktzeit, Energieeffizienz und Wiederholbarkeit.
