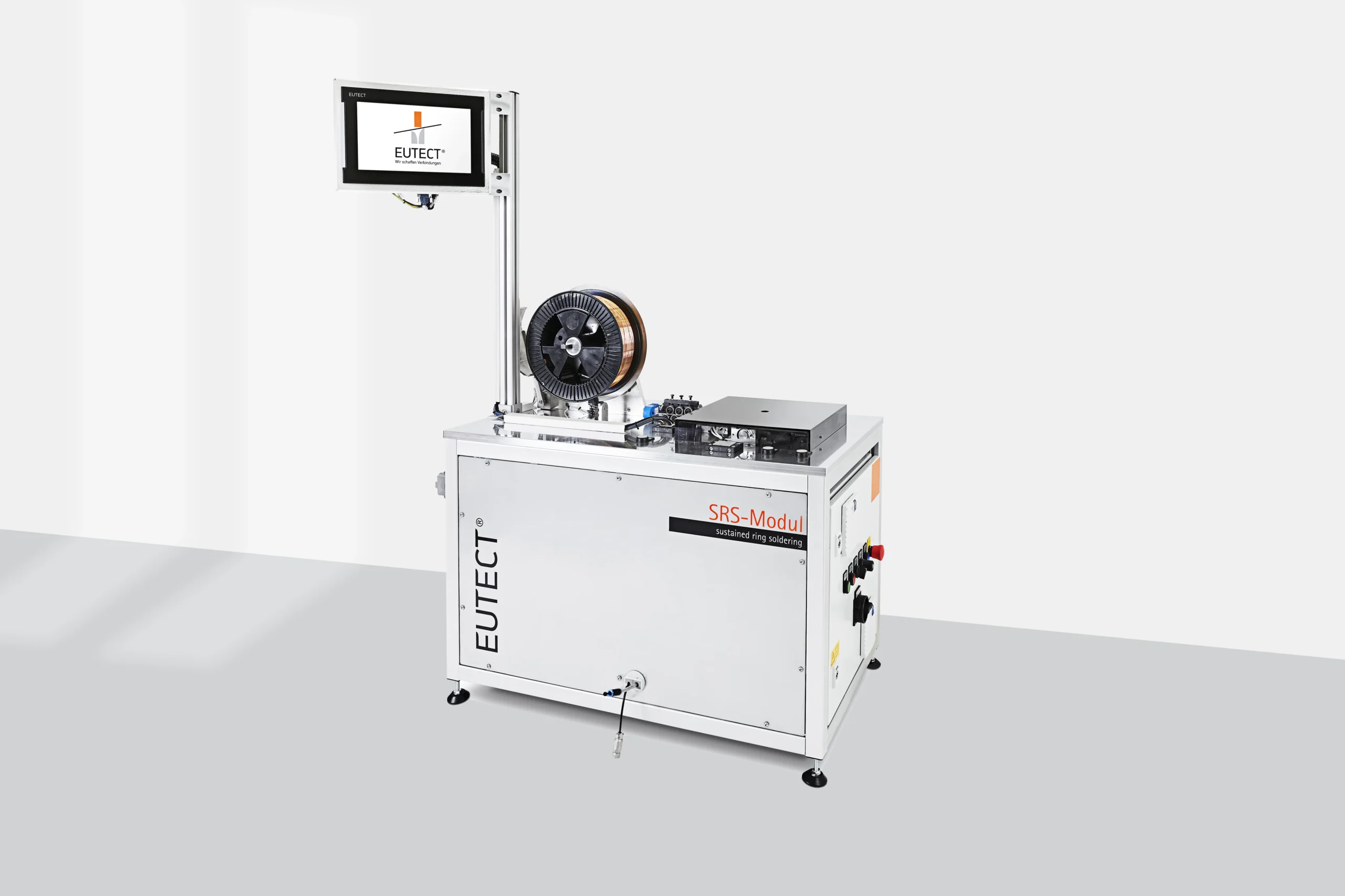

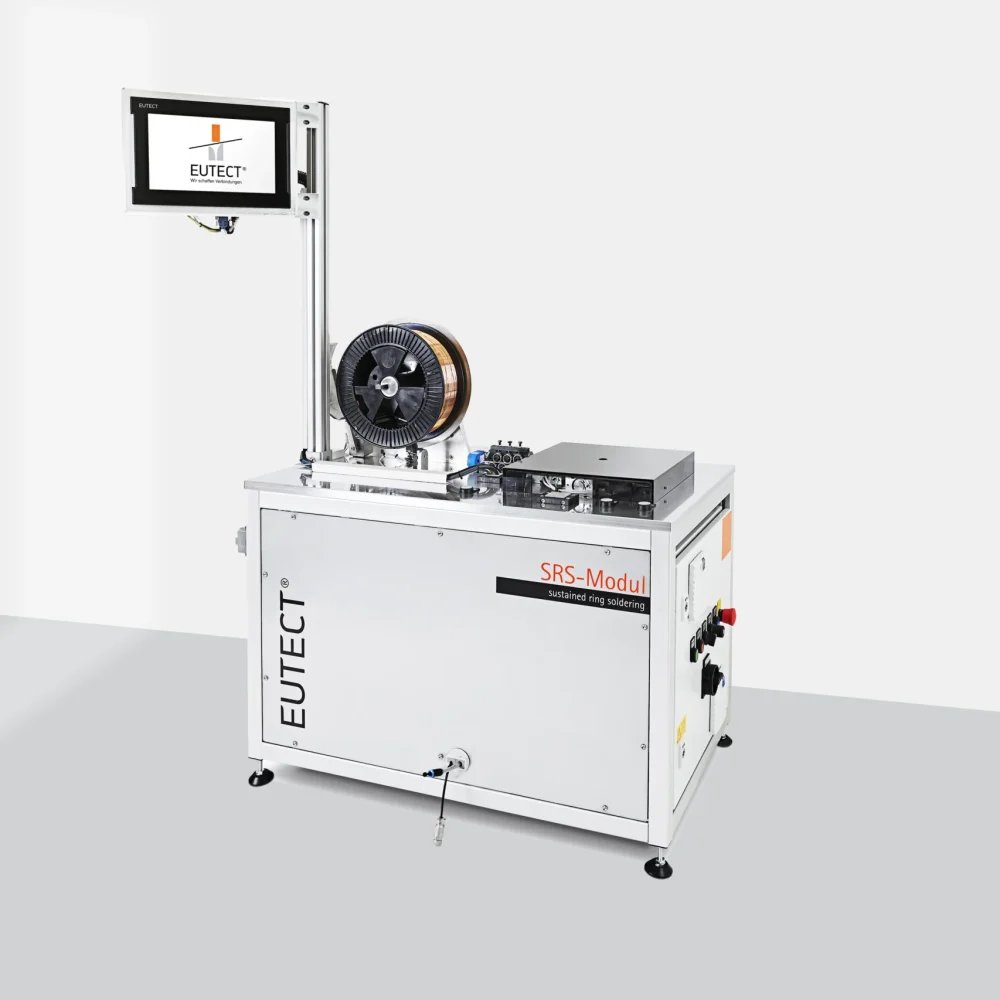

Das Sustained Ring Soldering Modul von EUTECT fertigt aus gängigen Lotdrähten, direkt von der handelsüblichen Lotdrahtrolle, Lotringe, welche ein neues taktzeitoptimiertes, hochgenaues und wirtschaftlich nachhaltiges Baugruppenlöten ermöglichen.
Mittels des neu entwickelten SRS-Moduls lassen sich vorkonfektionierte Lotringe on the fly fertigen und z.B. um THT- Pins legen. Im Anschluss werden diese mittels Laser-, Kolben-, Induktionslötverfahren, IR-Strahlern oder Heißluft prozessiert.

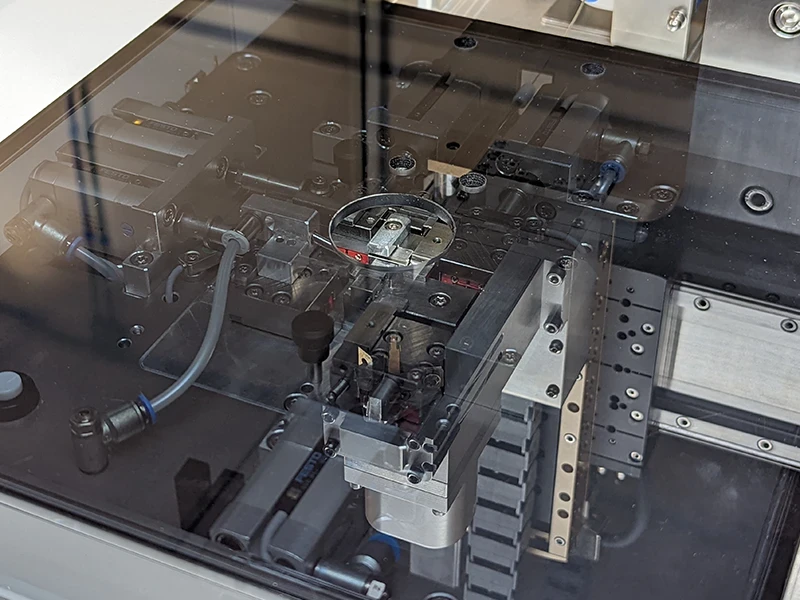

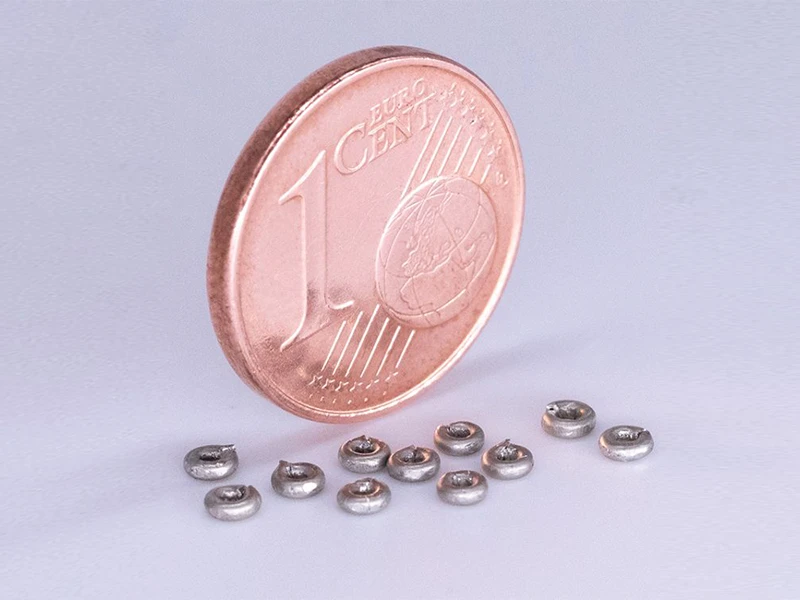

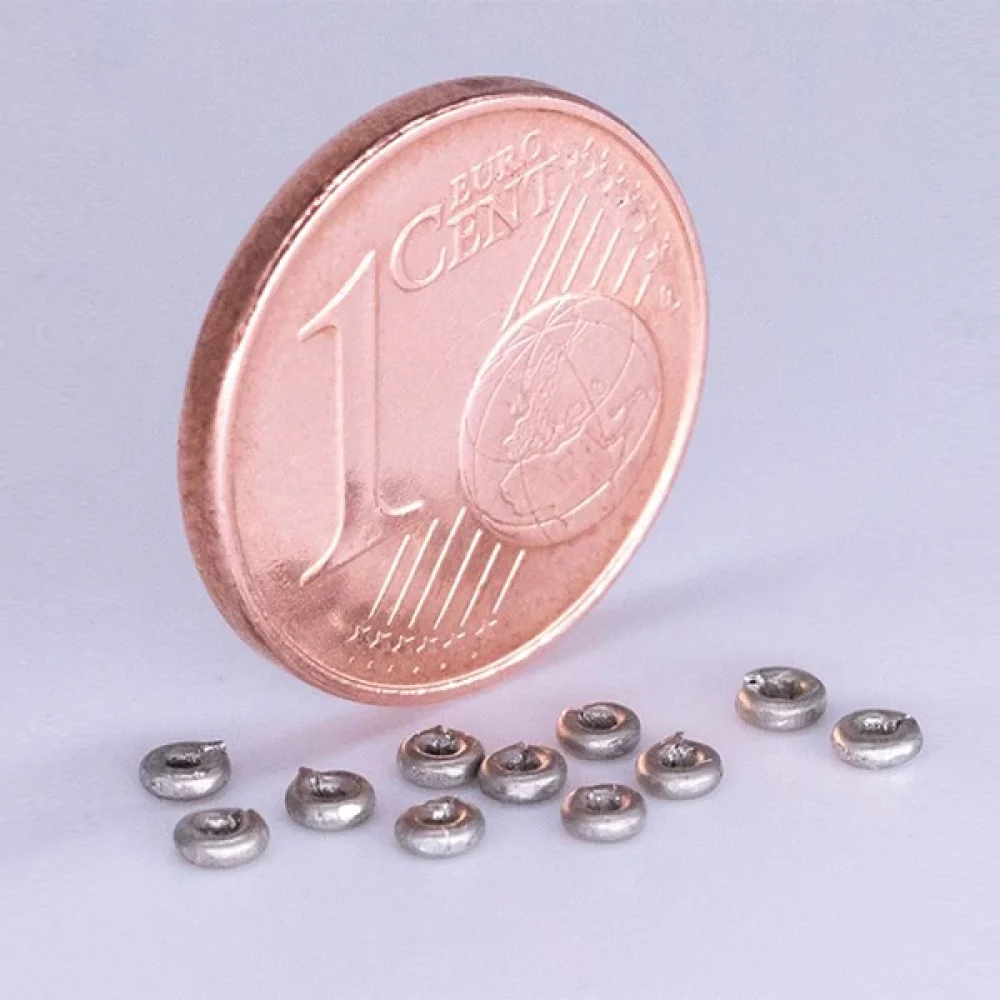

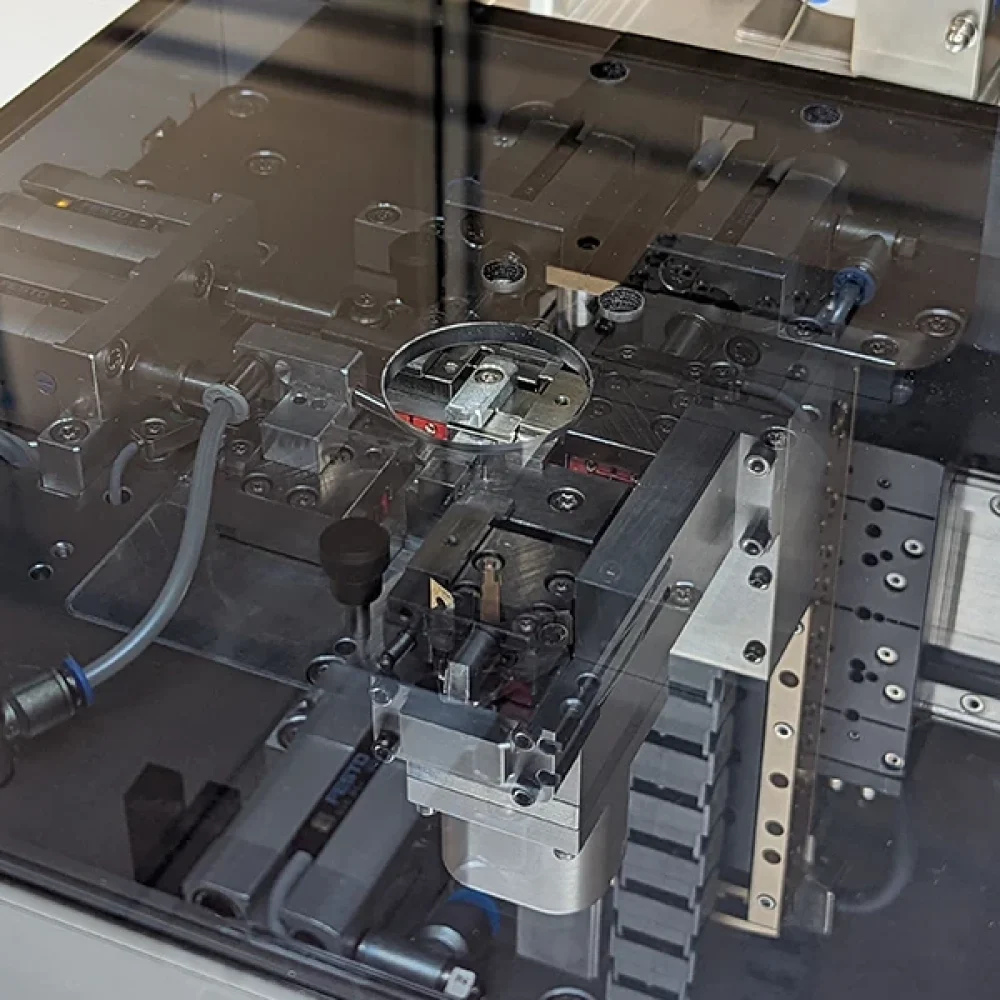

Bei dem SRS-Modul handelt es sich um eine vollautomatische Ringproduktionsvorrichtung. Diese wird zur Herstellung von spezifischen Lotringen aus kunden- und produktspezifischen Lotdrähten mit oder ohne Flussmittelseele eingesetzt. Dabei können je nach Werkzeugeinsatz im Durchmesser unterschiedliche Lotdrähte mit definierten Ringdurchmessern gefertigt und bereitgestellt werden. Die automatisch reproduzierbar hergestellten Lotringe lassen sich händisch, mithilfe spezieller Pinzetten und Magazin-Dispenser, und automatisch, mittels eines speziellen hochdynamischen Pick & Place-Handlings, auf die zu prozessierenden Lötstellen bzw. über die durchkontaktierten Pins positionieren.
Das SRS-Modul setzt neue Maßstäbe im Bereich des selektiven Lötens. Durch die Herstellung hochpräziser Lotringe direkt aus handelsüblichem Lotdraht bietet das SRS-Modul eine innovative Lösung für taktzeitoptimierte und wirtschaftlich nachhaltige Lötprozesse. Dank der präzisen und flexiblen Funktionsweise ist dieses Modul sowohl für bestehende Produktionslinien als auch für spezifische Anforderungen in der Elektronikfertigung bestens geeignet.
Das Herzstück des SRS-Moduls ist die Fähigkeit, vollautomatisch Lotringe aus kunden- und produktspezifischen Lotdrähten zu produzieren. Dabei können sowohl Drähte mit Flussmittelseele als auch reine Lotdrähte verwendet werden. Mit Hilfe spezieller Werkzeuge werden die Drähte zu Ringen mit definierten Durchmessern geformt, die sich anschließend optimal an die Anforderungen des jeweiligen Lötprozesses anpassen lassen. Die fertigen Lotringe können manuell mit Pinzetten, über Magazin-Dispenser oder automatisiert mittels hochdynamischer Pick-&-Place-Systeme auf die entsprechenden Lötstellen positioniert werden. Diese Flexibilität in der Handhabung macht das Modul besonders vielseitig einsetzbar.
Ein wesentliches Merkmal des SRS-Moduls ist seine hohe Präzision. Durch die exakte und reproduzierbare Dosierung des Lotes wird eine gleichbleibend hohe Qualität der späteren Lötverbindungen gewährleistet. Gleichzeitig zeichnet sich das Modul durch eine bemerkenswerte Nachhaltigkeit aus, da nahezu 100 Prozent des Lotdrahts verarbeitet werden. Materialverschwendung wird so effektiv minimiert.
Die Effizienz des SRS-Moduls zeigt sich besonders in der Optimierung der Taktzeiten. Da die Lotringe direkt verfügbar sind, wird der Produktionsprozess erheblich beschleunigt. Darüber hinaus ermöglicht die Entkopplung von Bestückungs- und Lötprozess eine noch höhere Flexibilität und Produktivität. Der modulare Aufbau und der geringe Platzbedarf machen das SRS-Modul zu einer idealen Lösung für die Integration in bestehende Produktionslinien.
Das SRS-Modul bietet vielseitige Einsatzmöglichkeiten und ist besonders für Anwendungen geeignet, die höchste Präzision und Effizienz erfordern. Es kann mit einer Vielzahl von Lötverfahren kombiniert werden, darunter Laser-, Kolben-, Induktions- und Heißluftlöten. Diese Vielseitigkeit ermöglicht es, optimale Ergebnisse für unterschiedliche Anforderungen und Materialien zu erzielen.
Besuchen Sie uns einfach direkt vor Ort.
