Werkstückträger- und Maskentechnologie

Produktspezifische Werkstückträger und Maskentechnologie für selektives Löten
Aufgrund gestiegener Taktzeitanforderungen sind technische Werkstückträgerlösungen notwendig, die ein Handling von Baugruppen schnell und zuverlässig ermöglichen. Gleichzeitig sind durch die starke Miniaturisierung von Baugruppen bei gleichzeitig hoher Packungsdichte individuelle Masken innerhalb des Lötprozesses notwendig.

Nutzen

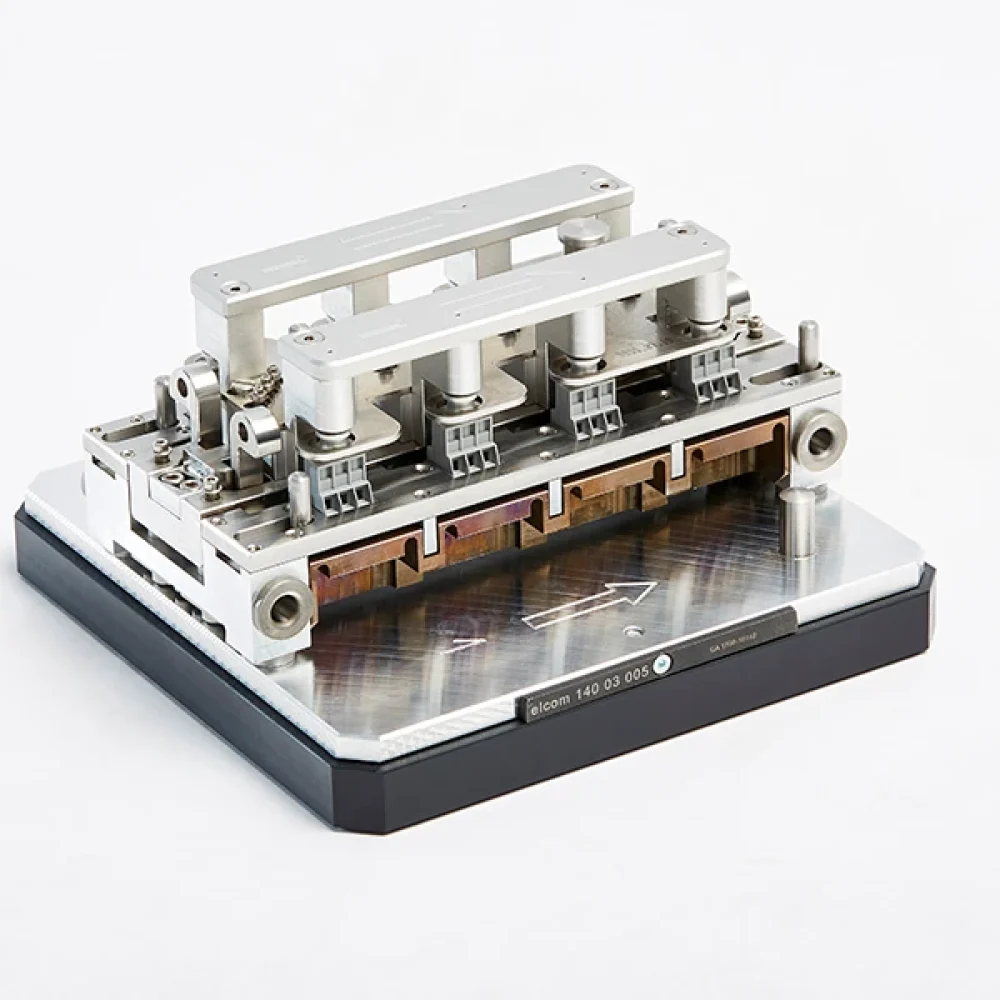

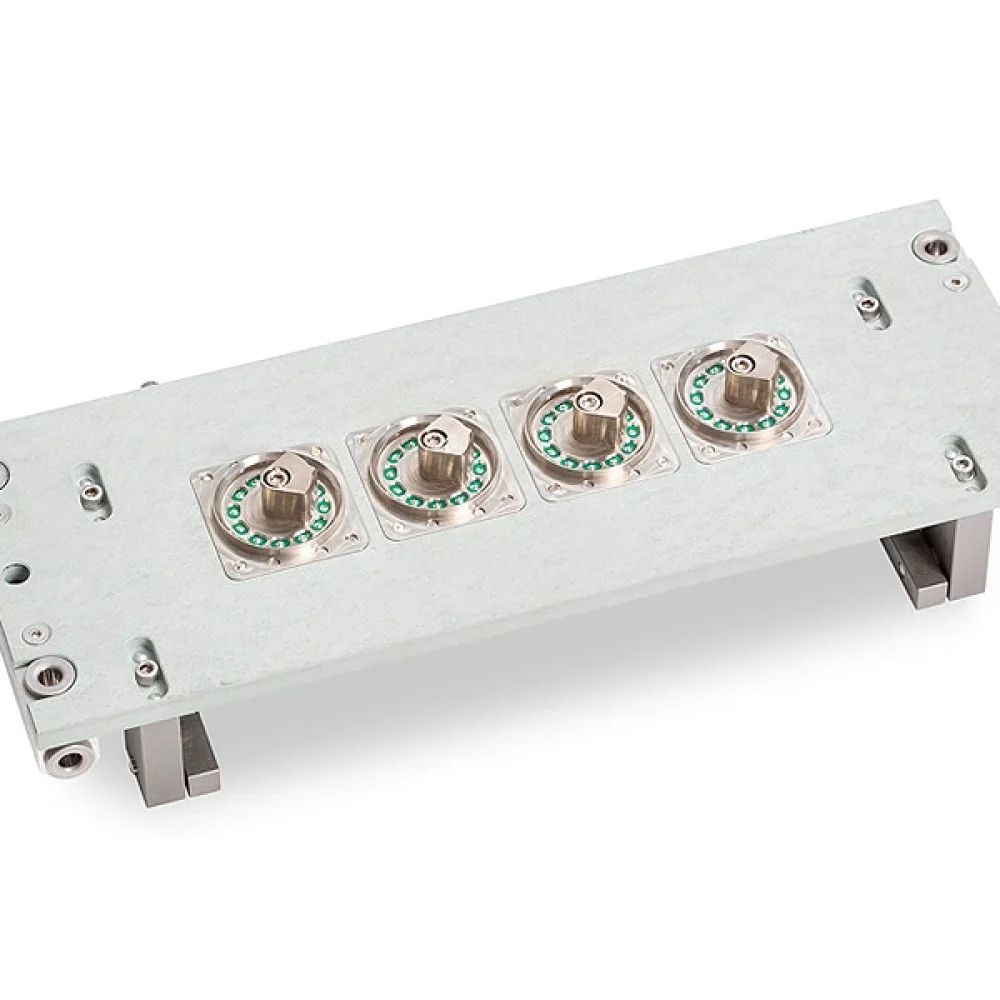

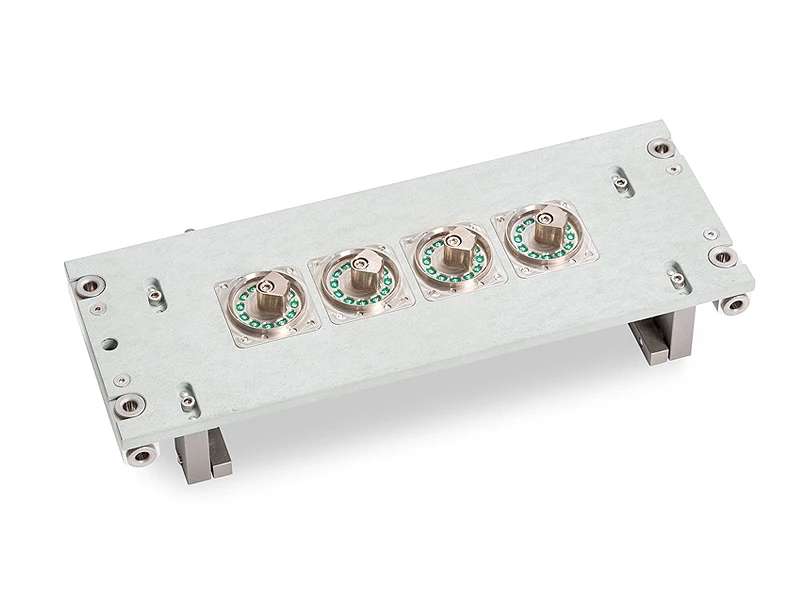

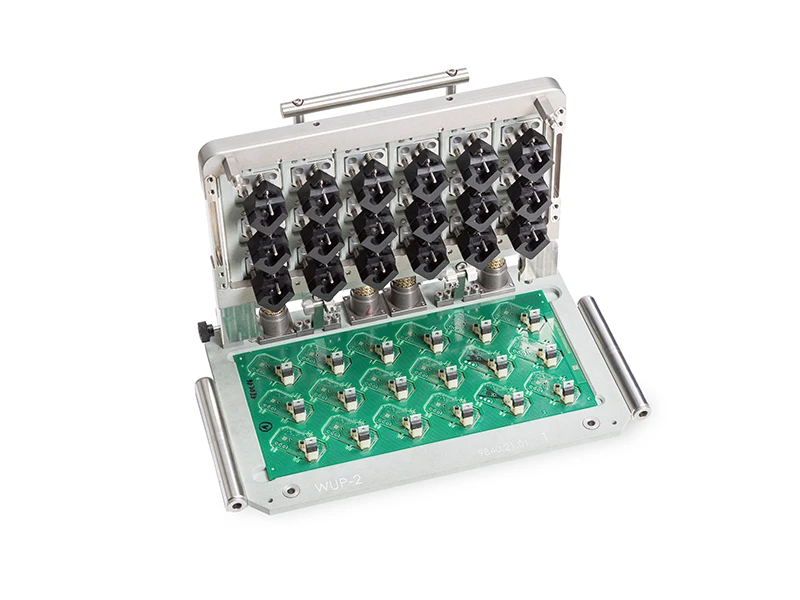

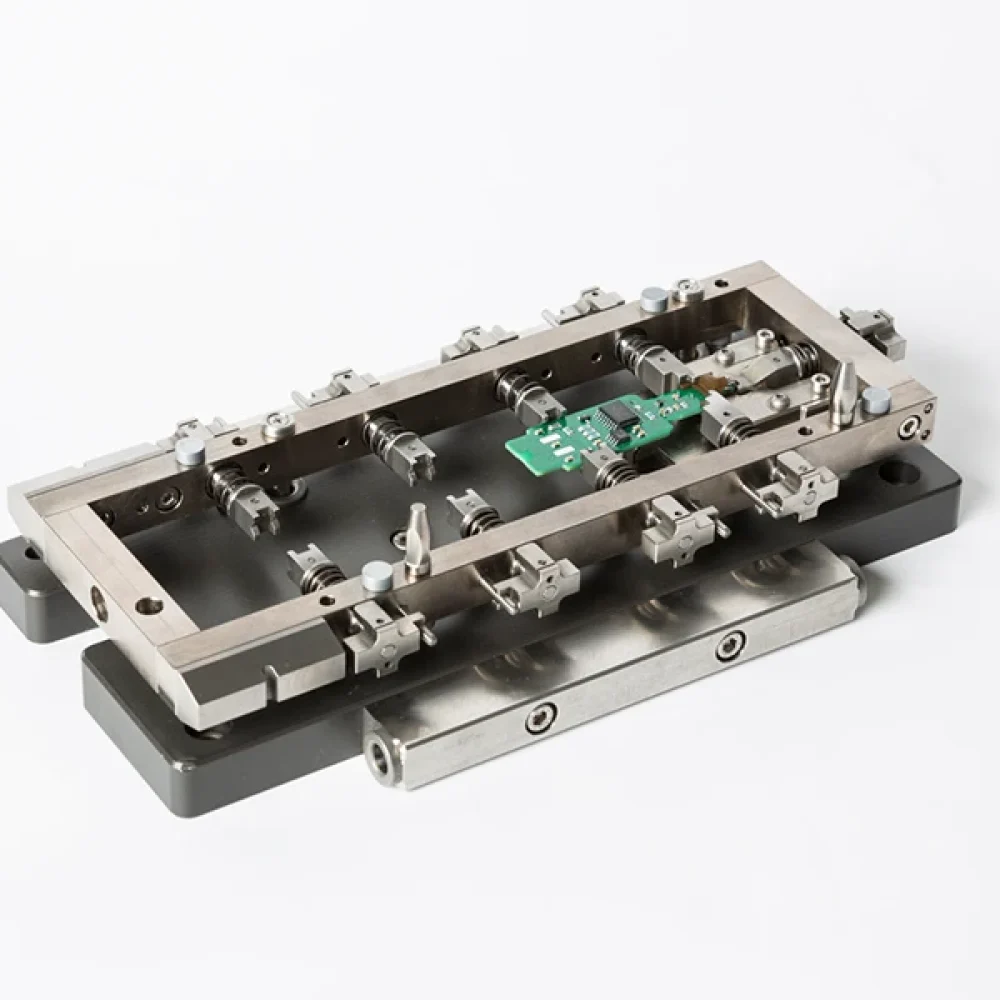

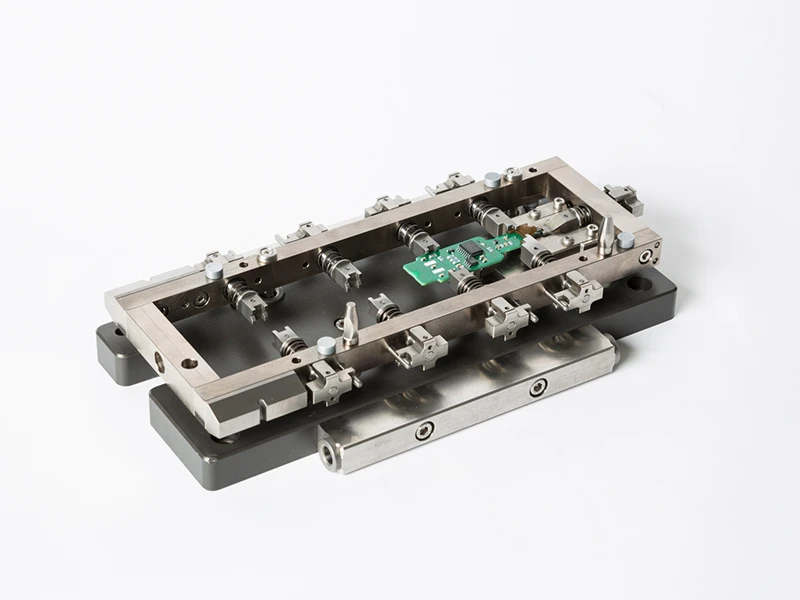

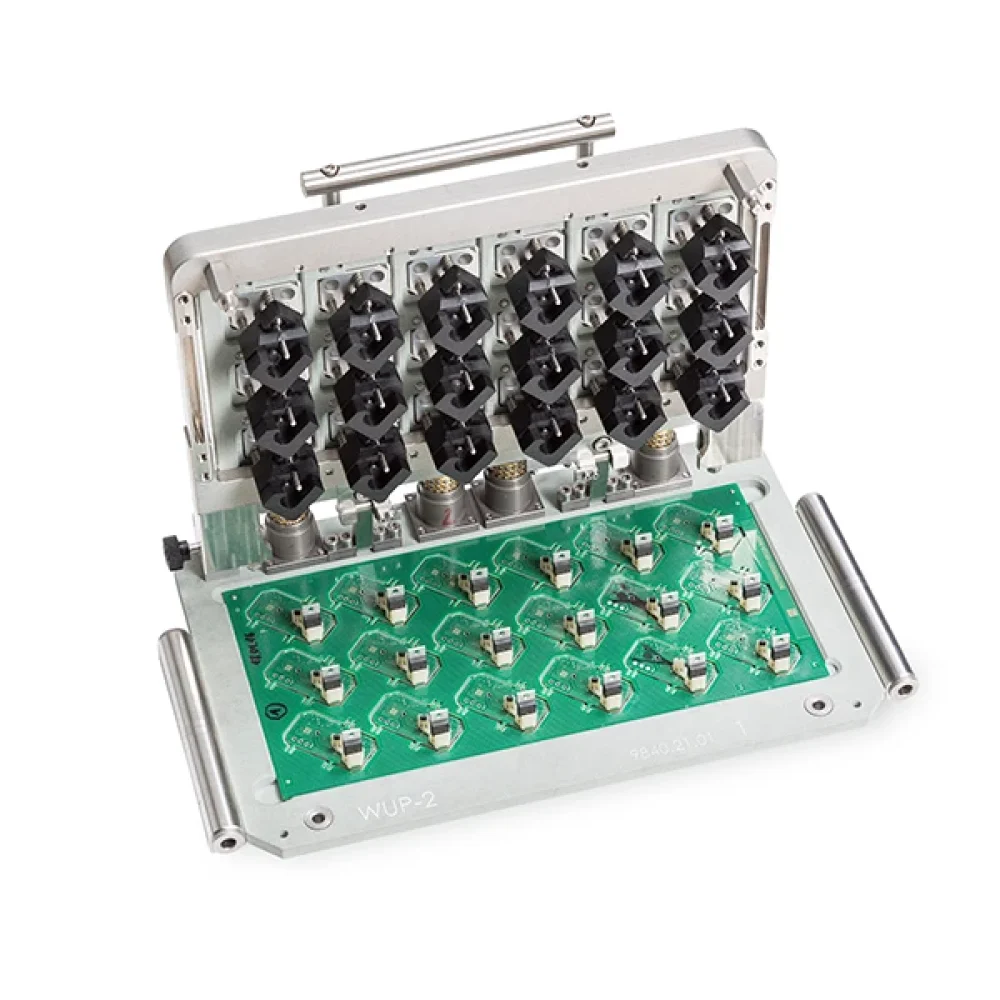

Für den Transport und Schutz von Baugruppen innerhalb der Anlage werden EUTECT-Werkstückträger (WT) und Lötmasken eingesetzt. Diese werden individuell für die zu verarbeitende Baugruppen und Lötprozesse abgestimmt.

Performance

Auch bei der Beschaffung von Maschinen im Sondermaschinenbau wird immer mehr Flexibilität und das Prozessieren unterschiedlichster Baugruppen von einer kundenspezifischen Automationslösung gefordert. Aus diesem Grund wurde der Satelliten-Werkstückträger entwickelt. Dieser macht es möglich, auf denselben Grund-WT verschiede produktspezifische Werkstückträger zu platzieren, zu transportieren und in der Maschine zu verarbeiten. Diese Satelliten WT sind dann entsprechend produktspezifisch ausgelegt und mit Abfragen versehen, so dass diese von der Maschine erkannt werden und die korrekten Programme und Abläufe geladen werden können.

Modularität

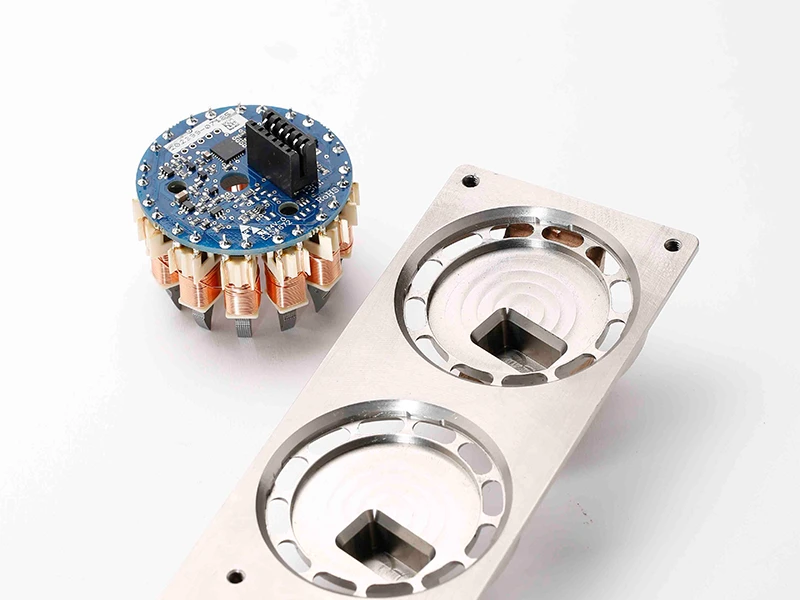

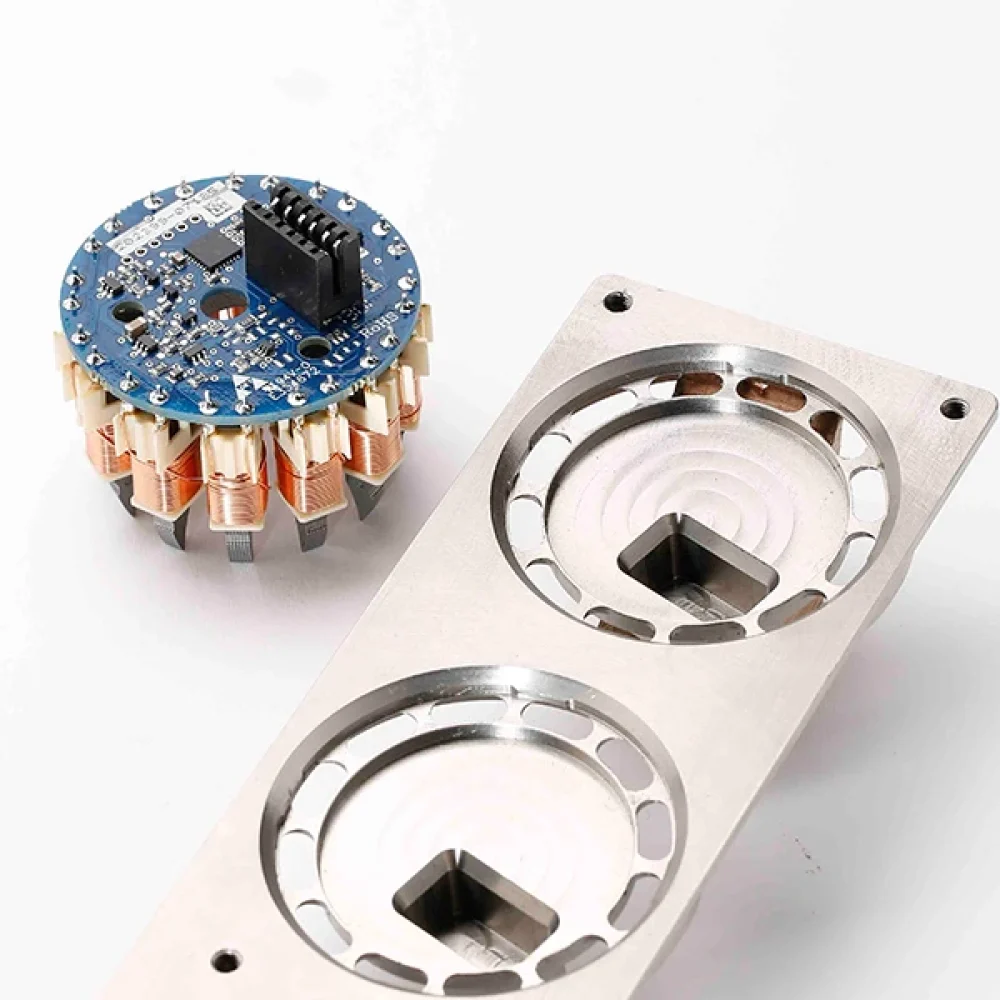

Die immer komplexer werdenden Baugruppen, ob durch Miniaturisierung oder schwer zugänglicher und sensibler Geometrien, fordern neue Lösungen in der Maskentechnologie. Wenn beispielsweise Platinen schon in Gehäusen montiert, unterseitige SMD-Bauteile sehr nah am Gehäuse und den zu lötenden THT-Lötstellen liegen, müssen Wandungen, Zwischenstege und Verbindungen sehr dünn sein. Durch den Einsatz von EUTECT Lötmasken ist außerdem ein taktzeitoptimiertes Löten möglich, da die Anzahl der Eintauchvorgänge in die Miniwelle deutlich reduziert werden kann. In Verbindung mit der EUTECT spezifischen Düsentechnologie können mit sogenannten Druckmasken Lötpunkte, zuverlässig und reproduzierbar verlötet werden, die zunächst unerreichbar scheinen.

Produkt-Highlights

  • Satellitenwerkstückträger
  • Produktflexibilität trotz Sondermaschinenbau
  • Leichter WT-Wechsel
  • Miniwellenlötung im Gehäuse
  • Taktzeitoptimierte Lötung
  • Gewichtsreduzierte WT
  • Einsatz kleinerer Roboter
  • Erhebliche Kostenreduktion
  • Reduzierter Wartungsaufwand
  • Integrierte Niederhalterfunktion
  • Integrierte Bestückungskontrollen

FAQs

Ein Werkstückträger dient dazu, elektronische Baugruppen während des automatisierten Lötprozesses sicher aufzunehmen, zu positionieren und durch die Anlage zu transportieren. Produktspezifisch ausgelegte Werkstückträger gewährleisten eine reproduzierbare Positionierung der Baugruppe und können gleichzeitig Schutz-, Niederhalte- und Kontrollfunktionen übernehmen.

Lötmasken schützen Bereiche einer Baugruppe, die während des selektiven Lötprozesses nicht mit dem Lot in Kontakt kommen sollen. Sie ermöglichen es, die für den Lötprozess relevanten Bereiche gezielt freizulegen. Dies ist insbesondere bei dicht bestückten, miniaturisierten oder geometrisch komplexen Baugruppen wichtig. EUTECT setzt entsprechende Masken unter anderem beim Miniwellenlöten ein.

Individuelle Werkstückträger können exakt auf Baugruppe, Lötprozess und Automationskonzept abgestimmt werden. Dadurch lassen sich Baugruppen zuverlässig transportieren und positionieren. Gleichzeitig können Funktionen wie Niederhalter oder Bestückungskontrollen direkt in den Werkstückträger integriert werden.

Bei einem Satelliten-Werkstückträger werden unterschiedliche produktspezifische Werkstückträger auf einem gemeinsamen Grund-Werkstückträger eingesetzt. Dadurch können verschiedene Baugruppen innerhalb derselben Automationslösung verarbeitet werden, ohne für jede Produktvariante das komplette Trägerkonzept wechseln zu müssen.

Produktspezifische Satelliten-Werkstückträger können mit entsprechenden Abfragen beziehungsweise Identifikationsmerkmalen ausgestattet werden. Die Maschine erkennt dadurch den eingesetzten Werkstückträger und kann automatisch die dazugehörigen Programme und Prozessabläufe laden.

Modulare Werkstückträgerkonzepte ermöglichen es, unterschiedliche Baugruppen auf derselben Anlage zu fertigen. Insbesondere Satelliten-Werkstückträger reduzieren den mechanischen Umrüstaufwand und unterstützen eine flexible Produktion verschiedener Produktvarianten.

Ja. Eine entsprechend ausgelegte Lötmaske kann dazu beitragen, die Anzahl der erforderlichen Eintauchvorgänge in die Miniwelle zu reduzieren. Dadurch lassen sich mehrere Lötstellen effizient innerhalb des Prozesses bearbeiten und die Taktzeit optimieren.

Grundsätzlich ja. Bei bereits montierten Leiterplatten können jedoch sehr geringe Abstände zwischen Gehäuse, SMD-Komponenten und den zu lötenden THT-Anschlüssen entstehen. Dafür sind speziell angepasste Masken mit dünnen Wandungen, Zwischenstegen und Verbindungen erforderlich. EUTECT nennt ausdrücklich die Miniwellenlötung innerhalb von Gehäusen als Anwendungsfall seiner Maskentechnologie.

Bei hoher Packungsdichte müssen die zu lötenden Bereiche sehr präzise von benachbarten Komponenten getrennt werden. Produktspezifische Lötmasken ermöglichen es, sensible Bereiche abzuschirmen und gleichzeitig die erforderlichen Lötstellen für den selektiven Prozess zugänglich zu machen.

Ja. Niederhaltefunktionen können direkt in den Werkstückträger integriert werden. Dadurch kann die Baugruppe während Transport und Bearbeitung definiert gehalten werden, ohne dass dafür zwingend separate Handhabungskomponenten erforderlich sind. EUTECT führt die integrierte Niederhalterfunktion als eines der Produkt-Highlights auf.

Werkstückträger können mit Funktionen zur Bestückungskontrolle beziehungsweise entsprechenden Abfragen kombiniert werden. Damit lassen sich zusätzliche Prüf- und Prozesssicherheitsfunktionen direkt in das Handlingkonzept der Baugruppe integrieren.

Ein gewichtsoptimierter Werkstückträger reduziert die bewegte Masse innerhalb der Automationslösung. Dadurch können je nach Anwendung kleinere Handhabungssysteme oder Roboter eingesetzt und mechanische Belastungen reduziert werden. EUTECT nennt sowohl gewichtsreduzierte Werkstückträger als auch den möglichen Einsatz kleinerer Roboter als Vorteile des Konzepts.

Werkstückträger werden grundsätzlich für das sichere Handling und Positionieren von Baugruppen innerhalb automatisierter Lötprozesse eingesetzt. Die auf dieser EUTECT-Seite beschriebenen Maskenlösungen sind insbesondere auf das selektive Löten und das Miniwellenlöten ausgerichtet. EUTECT

Die Auslegung erfolgt produktspezifisch und orientiert sich unter anderem an der Geometrie und Bestückung der Baugruppe, den zugänglichen Lötstellen, dem verwendeten Lötprozess sowie den Anforderungen der Automation. Ziel ist eine Lösung, die Handling, Schutz der Baugruppe und einen reproduzierbaren Lötprozess miteinander verbindet. Die EUTECT-Seite beschreibt Werkstückträger und Lötmasken entsprechend als individuell auf Baugruppen und Lötprozesse abgestimmte Lösungen.
