Was ist der „Nickel drop“ beim selektiven Löten?
Der Begriff „Nickel drop“ beschreibt das Auftreten intermetallischer Ausscheidungen während des Lötprozesses. Diese entstehen durch chemische und physikalische Wechselwirkungen zwischen:
- der Lotlegierung (z. B. Innolot)
- den Oberflächen von Bauteilen und Leiterplatten
- den eingestellten Prozessparametern
Das Ergebnis sind inhomogene Lötstellen, die sowohl mechanisch als auch elektrisch schlechtere Eigenschaften aufweisen. Besonders bei hochbelasteten Anwendungen ist dies ein kritischer Faktor.
Warum entsteht „Nickel drop“ bei der Innolot-Verarbeitung?
Die Entstehung des „Nickel drops“ ist in der Regel nicht auf einen einzelnen Faktor zurückzuführen, sondern auf eine Kombination mehrerer Einflüsse.
Typische Ursachen sind:
- falsche Prozessparameter oder Prozessabfolgen
- ungeeignetes Wärmemanagement
- nicht abgestimmte Materialkombinationen
- ungeeignetes Produktdesign
Der wichtigste Einflussfaktor bleibt jedoch die Prozessführung. Nur wenn alle Parameter exakt abgestimmt sind, kann Innolot stabil verarbeitet und der „Nickel drop“ vermieden werden.
Technologische Lösungen zur Vermeidung von „Nickel drop“
EUTECT setzt seit Jahrzehnten auf gezielte technologische Ansätze, um „Nickel drop“ im Miniwellenlöten zu vermeiden.
Bereits 1989 wurden die ersten mechanisch gepumpten Hochtemperatur-Lötmodule mit speziell entwickelten Materialien und Beschichtungen eingesetzt. Diese verhindern unerwünschte Wechselwirkungen zwischen Lot und Anlagenkomponenten.
Entscheidende Maßnahmen sind:

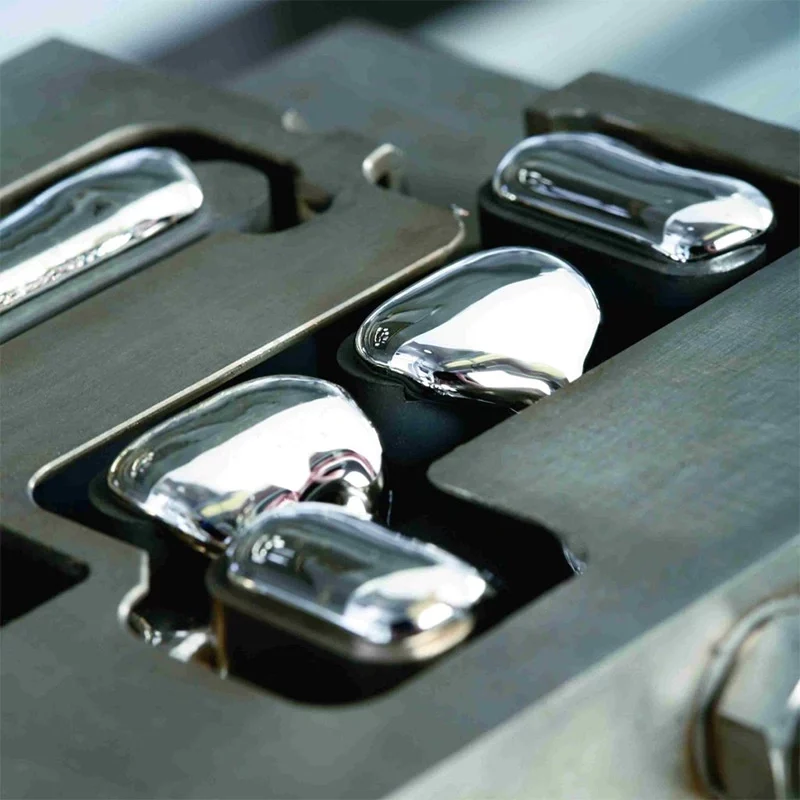

- Einsatz von nicht benetzbaren Lötdüsen
- Verwendung spezieller Beschichtungen für Tanks und Komponenten
- gezielte Auswahl von Werkstoffen zur Vermeidung von Legierungsreaktionen
Diese Kombination stellt sicher, dass auch bei hohen Temperaturen keine intermetallischen Ausscheidungen entstehen.
Stabile Prozesse durch moderne Löt- und Pumpentechnik
Ein weiterer Schlüssel zur stabilen Innolot-Verarbeitung liegt in der Anlagentechnologie.
Die Entwicklung von Miniwellen-Lötmodulen mit horizontal integrierten Induktionspumpen reduziert Ablagerungen im System und sorgt für eine gleichmäßige Lotströmung. Dadurch wird die Prozessstabilität deutlich erhöht.
Zusätzlich sorgt ein flexibles Steuerungskonzept für optimierte Betriebsbedingungen:
- gezieltes Ein- und Ausschalten des Lot-Tiegels
- Nutzung von Standby-Betrieb
- Reduzierung thermischer Belastungen
Das führt zu geringerem Verschleiß und reduziert gleichzeitig den Verbrauch von Energie, Stickstoff und Lot.
Welche Temperaturen sind für Innolot geeignet?
Die Verarbeitung von Innolot erfordert stabile Prozesse auch bei hohen Temperaturen. Moderne Systeme ermöglichen dabei einen breiten Einsatzbereich:
- Standardprozesse bis ca. 350 °C
- erweiterte Anwendungen bis etwa 480 °C
- mechanisch gepumpte Systeme bis zu 550 °C
Auch die eingesetzten Lötdüsen sind für diese Temperaturbereiche ausgelegt, was eine langfristige Prozessstabilität gewährleistet.
Zusammensetzung und besondere Eigenschaften von Innolot
Innolot basiert auf der bleifreien SAC305-Legierung, wird jedoch durch zusätzliche Elemente optimiert. Diese beeinflussen die Eigenschaften der Lötverbindung gezielt.
Wichtige Bestandteile sind:
- Bismut (Bi) zur Senkung der Schmelztemperatur und Erhöhung der Festigkeit
- Antimon (Sb) zur Verbesserung der Kriechfestigkeit
- Nickel (Ni) zur Erhöhung der Oxidationsbeständigkeit und Optimierung der Intermetallbildung
Diese komplexe Zusammensetzung macht eine präzise Prozessführung notwendig, um eine hohe Lötstellenqualität sicherzustellen und „Nickel drop“ zu vermeiden.
So vermeiden Sie „Nickel drop“ bei der Innolot-Verarbeitung
Die sichere Verarbeitung von Innolot im selektiven Löten erfordert eine präzise Abstimmung von Prozessparametern, Materialien und Anlagentechnik.
EUTECT zeigt, dass durch innovative Technologien, optimierte Prozessführung und gezielte Materialwahl der „Nickel drop“ effektiv vermieden werden kann.
Das Ergebnis sind stabile, reproduzierbare Prozesse und eine dauerhaft hohe Lötstellenqualität, selbst unter anspruchsvollen Bedingungen.
