Laser soldering

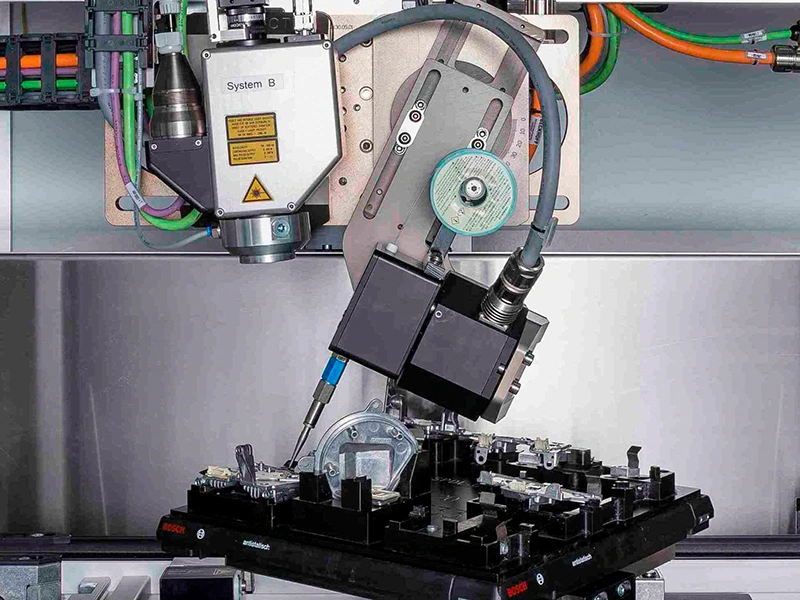

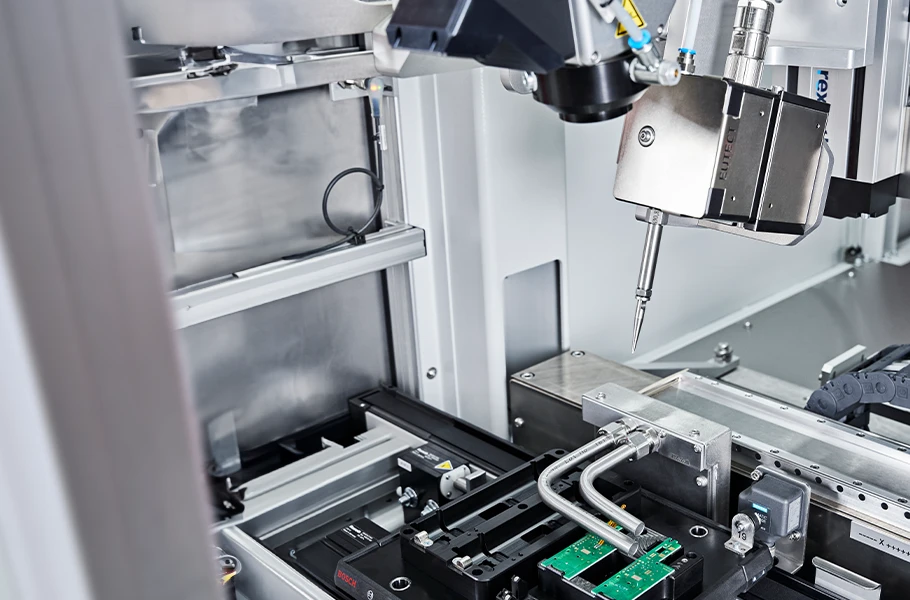

Automated laser soldering

EUTECT laser soldering ranges from single beam to galvo optics with 25 to 1,500 watts of power.

Benefit

Soldering using EUTECT laser soldering technology is unique!

By using a pyrometer for controlled laser power input, the laser power is adjusted to the previously entered temperature after the 10,000/sec measured temperature on the surface to be processed.

Performance

The controlled laser technology is combined with the SWF wire feed module patented by EUTECT, the world's only force-, path- and speed-controlled wire feed, which can recognise wire that is deviating or not fed correctly thanks to force detection and measurement. The laser, pyrometer and camera are centrally mirrored in the coaxial optics and equipped with integrated position and focus visualisation as well as automatic IO/NIO video memory. The diode laser system, which is manufactured in a clean room, is air-cooled and offers maximum energy efficiency and service life.

Modularity

The interplay between the controlled laser power input and the force- and path-controlled wire feed provides a 100% closed-loop laser soldering process.

Product highlights

100% Closed Loop
Regulated wire feed (SWF)
Integrated high-speed pyrometer control
EUTECT Recording Inspection Camera (ERICa)
100% traceability
Freely definable energy input
Simple and intuitive parameterisation
Non-contact energy input
Immediate system and process availability
Maximum energy efficiency
Minimised solder consumption
Minimal need for spare parts
Low maintenance effort
High flexibility
Short set-up times
Minimal footprint
Maximum service life
Minimised service costs
25 to 1,500 watt diode laser
Air Knife

EUTECTs Innovationskraft im Laserlöten

EUTECT hat sich durch kontinuierliche Innovationen und technologische Fortschritte als führender Anbieter im Bereich des Laserlötens etabliert. Ein Schlüssel zu diesem Erfolg ist der patentierte Drahtvorschub Sensitive Wire Feeder (SWF). Dieses System erkennt und korrigiert Fehler bei der Drahtzufuhr in Echtzeit. Dadurch lassen sich Produktionsfehler drastisch reduzieren. Gleichzeitig wird hier präzise eine hochgenaue Menge an Lot bereitgestellt. Damit gewährleistet diese Technologie den reibungslosen Ablauf von Lötprozessen und ist somit in automatisierten Fertigungsumgebungen von unschätzbarem Wert.

Ein weiterer Innovationsschritt von EUTECT ist die pyrometergeregelte Laserleistung. Das vielseitige System erlaubt es, sowohl bleifreie als auch bleihaltige Lötverbindungen mit hoher Präzision zu erstellen.

Funktionsweise des Laserlötens

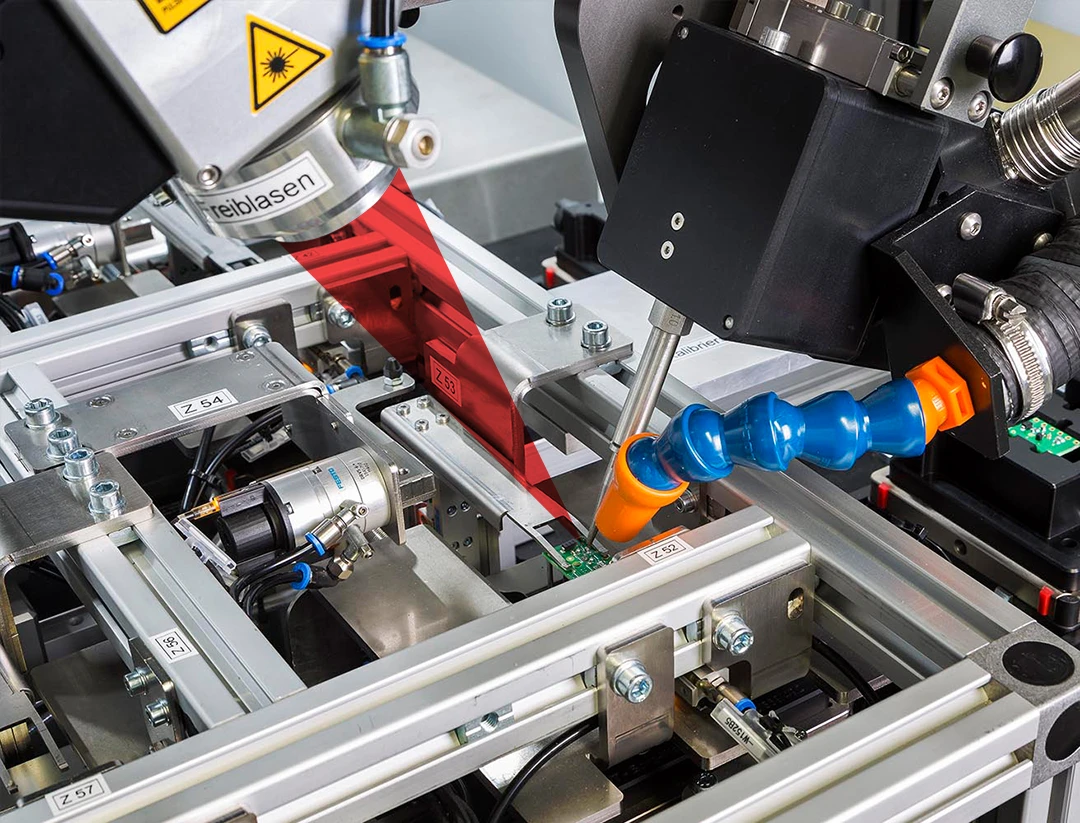

Beim Laserlöten wird ein hochfokussierter Laserstrahl eingesetzt, um an der Lötstelle exakt die erforderlichen Löttemperaturen zu erzeugen. Der Laserstrahl wird dabei präzise auf die Lötstelle gerichtet, wodurch eine schnelle und kontrollierte Erwärmung erfolgt. Ein herausragendes Merkmal des EUTECT-Laserlötverfahrens ist ein integriertes Pyrometer. Dieses überwacht die zuvor festgelegte Temperatur auf der Lötfläche kontinuierlich und erlaubt dadurch die präzise Regelung der Laserleistung welche mit einer Frequenz von 10 herz stattfindet. Dadurch bleibt die Löttemperatur exakt im parametrierten Bereich. Somit wird z.B. die Laserleistung an das Absorptionsverhalten des Lasers angepasst, was wiederum das Risiko von Verbrennungen an der Lötstelle deutlich miniert.

Vorteile des Laserlötens

Laserlöten bietet im Vergleich zu herkömmlichen Lötmethoden mehrere wesentliche Vorteile. Zunächst ist diese Technologie äußerst energieeffizient, da der Laserstrahl ausschließlich auf den zu lötenden Bereich fokussiert wird. Dadurch lässt sich der Energiebedarf reduzieren. Gleichzeitig wird die thermische Belastung des umgebenden Materials minimiert. Die Struktur des Bauteils bleibt somit unverändert. Insbesondere in der Elektronikindustrie sind dies wichtige Vorteile, da hier empfindliche Komponenten oftmals sehr eng beieinanderliegen.

Ein weiterer Pluspunkt ist die berührungslose Funktionsweise. Weil bei dieser Methode keine physische Kontaktierung der Lötstelle erfolgt, werden mechanische Einflüsse, die bei anderen Löttechniken potenziell zu Beschädigungen führen könnten, vermieden. Mit dem berührungslosen Verfahren lässt sich außerdem eine hohe Reproduzierbarkeit erzielen, die gerade bei automatisierten Fertigungsprozessen unerlässlich ist.
